LangGraph 智能体开发 —— 从简单 Chain 到企业级复杂 Agent 工作流
详解 LangChain 进阶核心：状态编排、分支循环、人机介入与多智能体实战落地
LangChain 链式开发能够快速搭建基础 RAG 与简单对话智能体，但无法满足企业复杂、多步骤、带分支判断、需状态留存的真实业务场景。真实企业 Agent 需要自主任务规划、循环迭代推理、条件分支路由、断点续跑与人工审核介入能力。
LangGraph 作为 LangChain 生态的高阶编排框架，补齐了传统线性 Chain 的短板，以状态图模型驱动智能体运行，是构建生产级、可落地、可迭代企业 AI Agent 的核心技术。
本文从原理到实战，完整讲解 LangGraph 核心机制、状态管理、节点与边逻辑、Agent 循环推理范式，手把手带你从入门 Chain 开发，进阶到工业级智能体应用开发。
一、LangGraph 简介
为什么 LangGraph 是 AI 开发者的必修课？
AI Agent 已成下一代应用范式，LangGraph 是 Agent 的“操作系统”
- Agent：下一代应用范式
- Runtime：可靠持久化，执行引擎
- HITL：人机协同，生产级能力
LangGraph vs LangChain 定位对比
各司其职，协同构建 AI Agent 应用
| 对比维度 | LangChain | LangGraph |
|---|---|---|
| 定位 | Agent 高层开发框架 | 底层编排框架 & Agent Runtime |
| 核心入口 | create_agent | StateGraph / @entrypoint |
| 适用场景 | 结构直接的 Agent 应用 | 复杂工作流、持久化、长时间运行 |
| 流程控制 | Agent 循环自动管理 | 精细控制节点、边、条件分支 |
| 学习成本 | 较低 | 较高（但能力上限更高） |
大多数项目从 LangChain 的 create_agent 开始；需要复杂编排时引入 LangGraph
二、环境配置
安装依赖
LangGraph 全家桶：
| 包名 | 用途 |
|---|---|
langgraph | LangGraph 核心库，构建状态图 |
langgraph-prebuilt | 预置的 Agent 组件 |
langgraph-checkpoint | 检查点（Checkpoint）机制 |
langgraph-checkpoint-postgres | PostgreSQL 持久化检查点 |
langgraph-sdk | LangGraph Python SDK |
LangChain 全家桶：
| 包名 | 用途 |
|---|---|
langchain | LangChain 核心 |
langchain-core | LangChain 基础抽象 |
langchain-community | 社区集成 |
langchain-openai | OpenAI 集成 |
langchain-deepseek | DeepSeek 集成 |
langchain-anthropic | Anthropic Claude 集成 |
模型服务商 SDK：
| 包名 | 用途 |
|---|---|
openai | OpenAI 官方 SDK |
anthropic | Anthropic 官方 SDK |
dashscope | 阿里百炼（Qwen 等模型） |
tencentcloud-sdk-python | 腾讯云 SDK |
其他重要依赖：
| 包名 | 用途 |
|---|---|
fastapi / uvicorn | Web 服务框架，部署时使用 |
pydantic | 数据校验，状态定义时大量使用 |
httpx / httpx-sse | HTTP 客户端 + SSE 流式支持 |
loguru | 日志库 |
python-dotenv | 读取 .env 环境变量文件 |
tiktoken | OpenAI 的 token 计数工具 |
SQLAlchemy / psycopg | 数据库操作，持久化时使用 |
pymilvus | Milvus 向量数据库客户端 |
配置 API Key
在这里我们使用 DeepSeek 大模型，需要配置 DeepSeek 的 API Key
获取 DeepSeek API Key
- 打开 DeepSeek 开放平台：https://platform.deepseek.com/
- 注册 / 登录账号
- 进入 API Keys 页面，点击 创建 API Key
- 复制生成的 key（形如
sk-xxxxxxxx），注意 key 只显示一次，请立即保存
创建 .env 文件
为了不与之前我们配置的千问大模型 api 冲突，我们在项目根目录下新建 .env 文件，填入以下内容：
# ============================================
# 使用 DeepSeek 模型
# ============================================
DEEPSEEK_API_KEY=sk-你的DeepSeek_API_Key
# ============================================
# 可选：其他模型服务商（如需切换模型时使用）
# ============================================
# OPENAI_API_KEY=sk-你的OpenAI_API_Key
# ANTHROPIC_API_KEY=sk-ant-你的Anthropic_API_Key
# ============================================
# 部署时需要
# ============================================
# LANGSMITH_API_KEY=lsv2-pt-你的LangSmith_API_Key
# LANGSMITH_TRACING=true
# LANGSMITH_ENDPOINT=https://api.smith.langchain.com
# LANGSMITH_PROJECT="langgraph-tutorial"
.env文件已在.gitignore中排除，不会被提交到 Git，可以放心保存密钥。
代码中如何读取 .env
from dotenv import load_dotenv
load_dotenv(override=True)之后创建模型客户端时，SDK 会自动从环境变量中读取对应的 API Key，无需在代码中硬编码：
from langchain_deepseek import ChatDeepSeek
# API Key 自动从 DEEPSEEK_API_KEY 环境变量读取
model = ChatDeepSeek(model="deepseek-v4-flash")三、LangGraph 总览
LangGraph 运行时底层基于自研的 Pregel 运行时，其核心思想借鉴了 Google Pregel 计算模型，用于组织和执行复杂的图计算流程

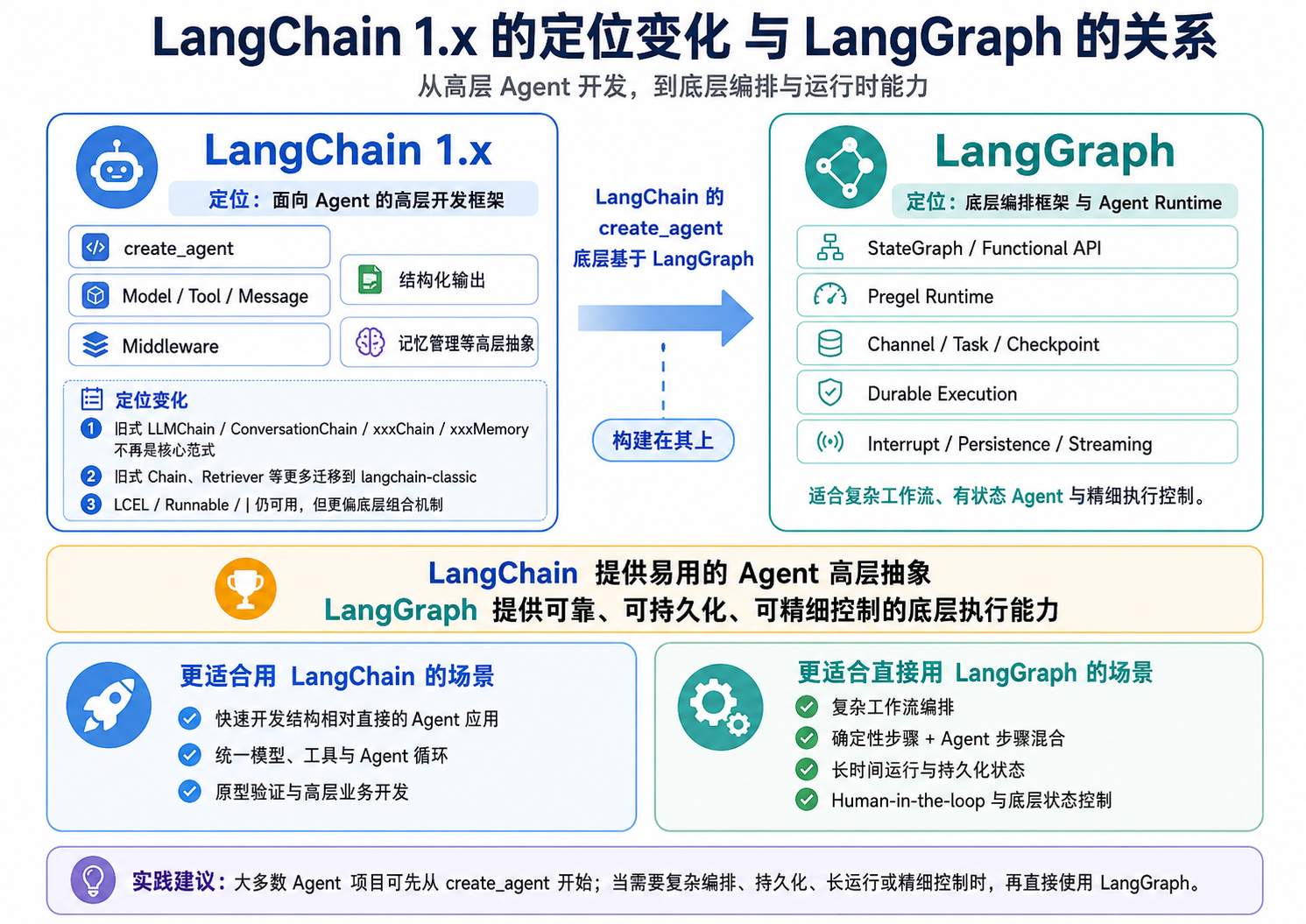

LangGraph 和 LangChain 的版本迭代及定位
LangChain 1.x 的定位发生了明显变化：旧式 Chain、Retriever、Memory 等组件被迁移至 langchain-classic；LCEL 保留为 langchain-core 的底层组合机制，但不再是主要开发入口
LangChain 1.x 现在聚焦于 Agent 开发，核心入口是 create_agent，围绕 Agent 提供模型、工具、消息、结构化输出、Middleware 和记忆管理等高层抽象
LangGraph 是更底层的编排框架与 Agent Runtime，负责复杂工作流和有状态 Agent 的执行，提供持久化、流式输出、Durable Execution、Human-in-the-loop 等运行时能力。create_agent 底层基于 LangGraph 实现
二者的定位对比如下：
| 对比维度 | LangChain | LangGraph |
|---|---|---|
| 定位 | Agent 高层开发框架 | 底层编排框架 & Agent Runtime |
| 核心入口 | create_agent | StateGraph / @entrypoint |
| 适用场景 | 结构直接的 Agent 应用 | 复杂工作流、持久化状态、长时间运行、人工介入 |
| 流程控制 | Agent 循环自动管理 | 精细控制节点、边、条件分支 |
| 学习成本 | 较低 | 较高 |
LangChain 提供易于使用的 Agent 高层抽象，LangGraph 提供可靠、可持久化且可精细控制的底层执行能力
对于大多数 Agent 项目，从 LangChain 的 create_agent 开始即可；需要复杂工作流编排、确定性步骤与 Agent 步骤混合、长时间运行或底层状态控制时，再引入 LangGraph
构成图的基本要素
LangGraph 运行时主要由三个基本要素构成：State（状态）、Node（节点） 和 Edge（边）
State（状态）：LangGraph 运行过程中的共享数据结构，用于表示应用在某一时刻的状态快照。它承载了图运行所需的上下文信息、中间结果和后续节点需要读取的数据，是节点之间传递信息的核心载体。它与我们在学习 LangChain Agent 时使用的 State 是同一概念
Node（节点）：LangGraph 中的具体执行单元，通常实现为一个函数。节点会读取当前 State，执行相应的业务逻辑，并返回对 State 的局部更新。节点本身并不直接修改全局状态，状态的合并与提交由运行时统一完成
Edges（边）：用于定义节点之间的流转关系，决定一个节点执行完成后下一步应该进入哪个节点。Edge 可以是固定流转，也可以根据当前 State 进行条件判断，从而实现分支、循环等复杂控制流程
下图展示了一个非常简单的运行图，只有两个计算节点，其拓扑结构为：
START --> node_1 --> node_2 --> END如下图所示：

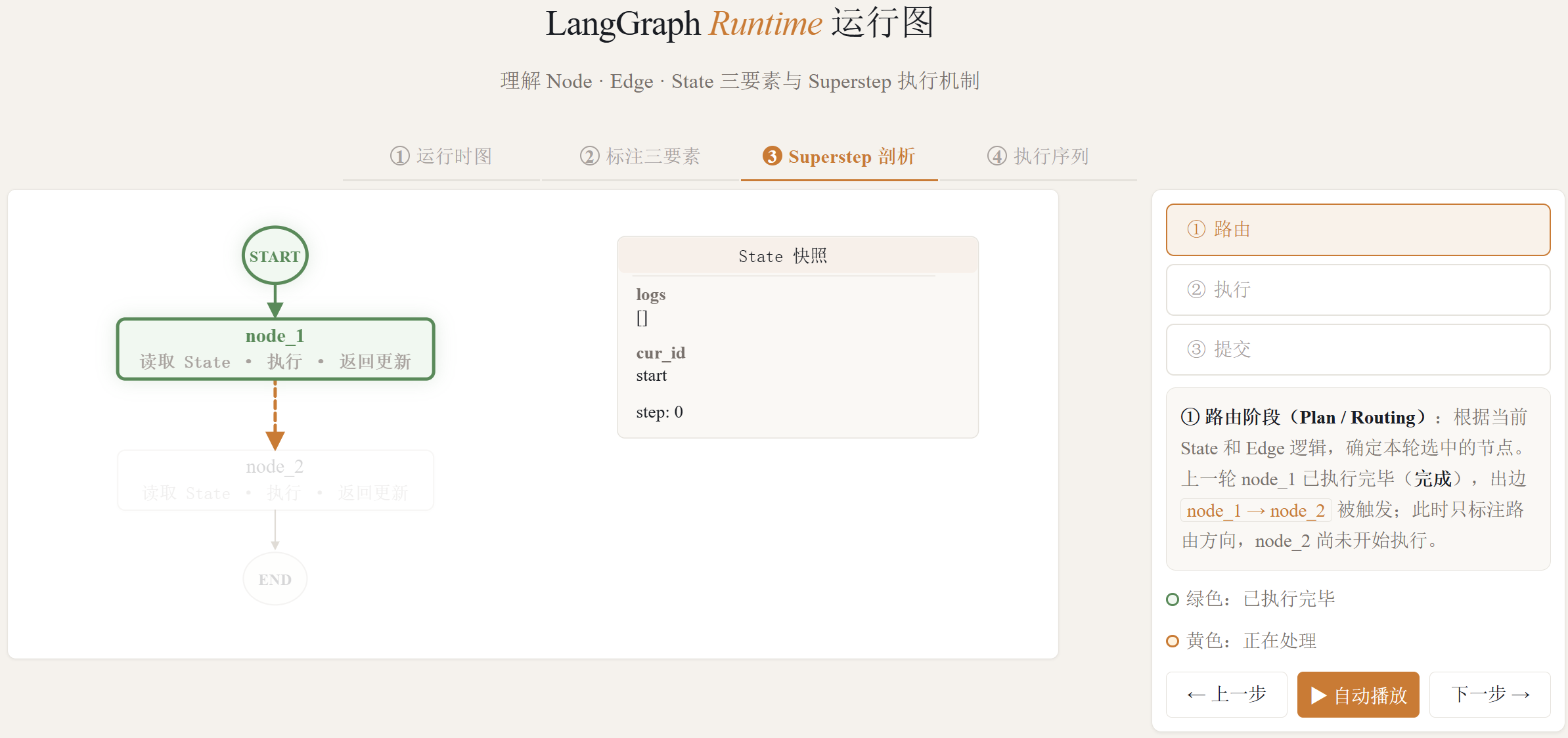

图运行过程
LangGraph 的图运行过程基于 Superstep（超步） 来组织和推进。Superstep 可以理解为图运行过程中的一次”单步循环”。一次图运行过程从开始到结束，就是由一系列连续的 Superstep 串联而成
下文以 node_1 执行完毕后的 Superstep 为例说明
每个 Superstep 通常可以分为三个阶段：
-
计划/路由阶段（Plan / Routing）：根据当前的 State（状态） 和 Edge（边） 的逻辑，确定本轮超步中应该被执行的节点
-

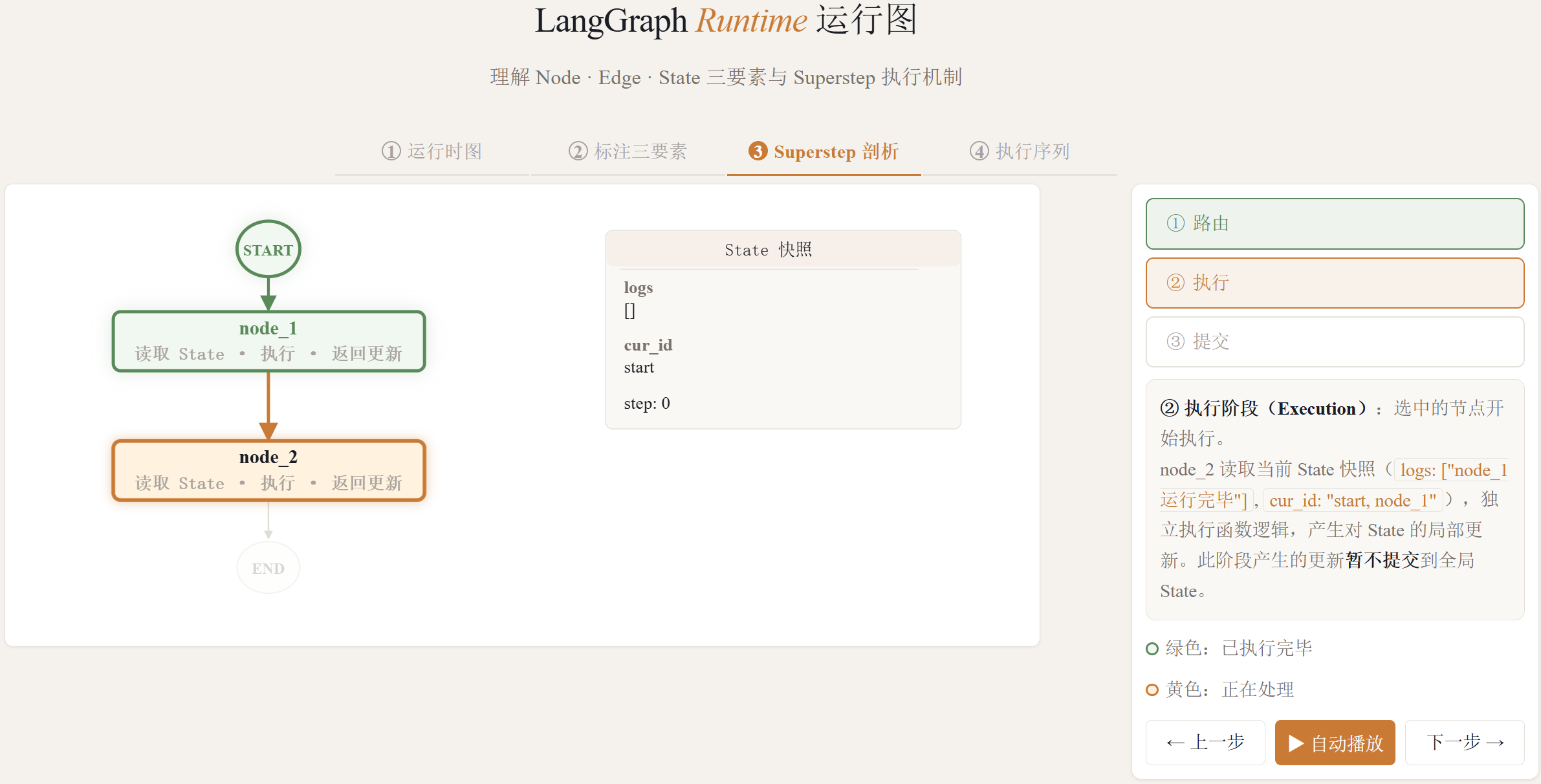

执行阶段（Execution）：运行本轮被选中的节点。如果本轮有多个节点同时被触发，它们会并行执行。每个节点都会基于本轮开始时的状态快照进行计算，并输出各自对状态的局部更新。在本阶段中，一个节点产生的更新不会立即被其他节点读取到
-

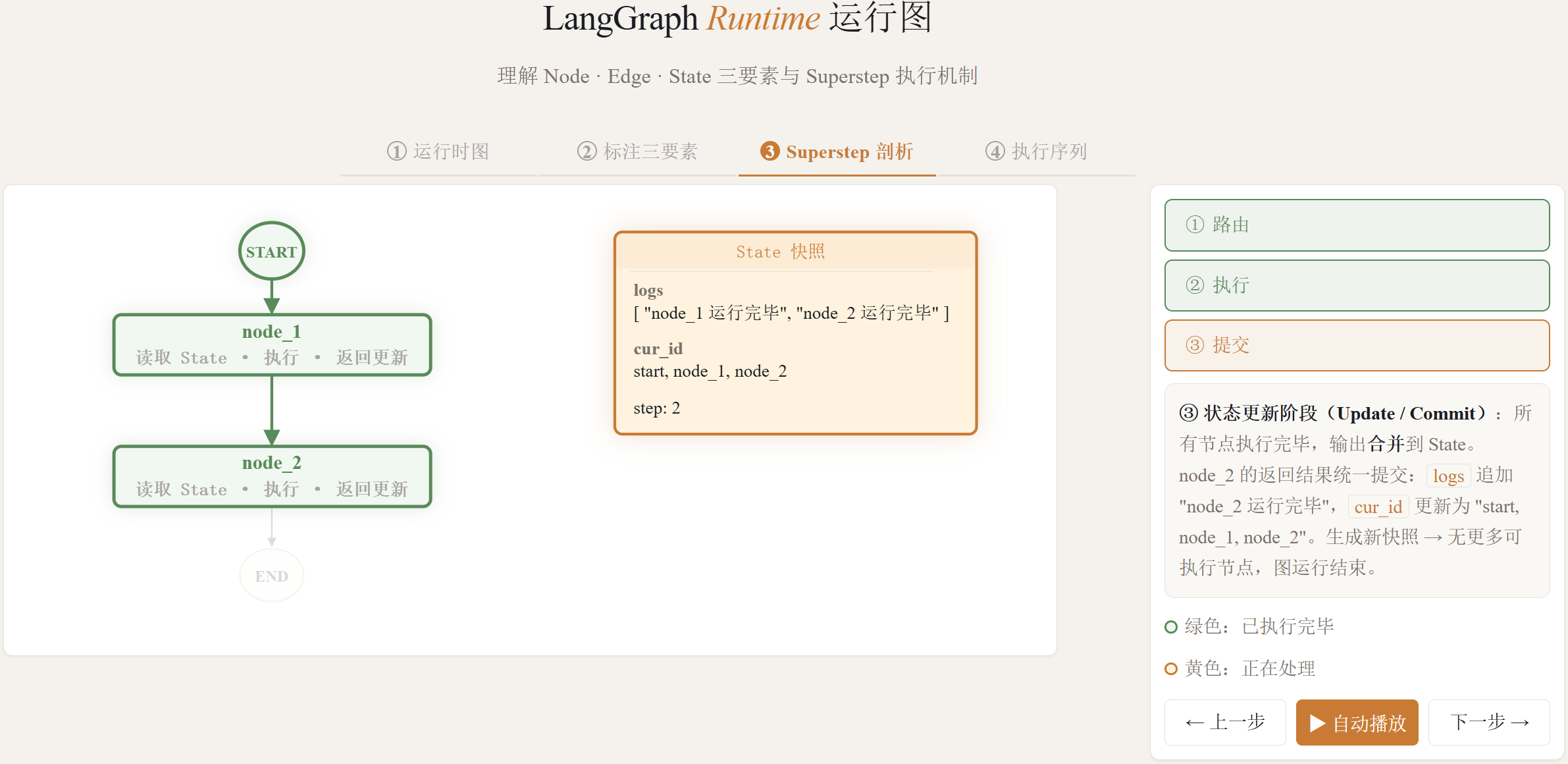

状态更新/提交阶段（Update / Commit）：当本轮所有节点都执行完成后，LangGraph 会将它们的输出统一合并到 State 中，生成新的状态快照。这个新状态会作为下一轮 Superstep 的输入
其中和 Checkpoint 相关的部分，后续再介绍
API 风格
Graph API vs Functional API
LangGraph 提供了两种不同的 API 来构建运行图：Graph API（图式 API） 和 Functional API（函数式 API）。这两种 API 共享相同的底层运行时，可以在同一应用程序中协同使用，但它们针对不同的使用场景和开发偏好而设计
Graph API
Graph API 采用声明式方式构建工作流。开发者需要显式定义 State、Node 和 Edge，将业务流程组织成一个可视化的图结构
当流程中存在较复杂的分支、多个节点之间共享状态、并行执行、结果汇聚，或者需要通过图结构帮助调试和团队协作时，更适合使用 Graph API。官方文档也明确建议，在需要复杂流程可视化、显式状态管理、多条件分支、并行路径以及团队协作时，优先选择 Graph API
总之：
Graph API 更适合构建结构清晰、节点关系复杂、需要长期维护的工作流
典型场景包括：
| 场景 | 说明 |
|---|---|
| 多节点复杂流程 | 流程中存在多个处理节点，需要清晰表达节点之间的关系 |
| 条件分支较多 | 根据 State 中的不同字段决定后续执行路径 |
| 并行执行与结果汇聚 | 多个节点并行运行，之后汇总结果 |
| 多组件共享状态 | 多个节点都需要读写同一个全局 State |
| 需要图结构展示 | 便于调试、讲解、文档化和团队协作 |
Functional API
Functional API 采用命令式方式构建工作流，更接近普通 Python 函数调用。开发者可以使用 @entrypoint 定义工作流入口，使用 @task 定义可被检查点记录的任务，然后在函数内部使用普通的 if/else、循环和函数调用来组织流程。官方文档指出，当已有过程式代码需要最小改造、流程主要是线性的、分支逻辑较简单、希望快速原型验证时，更适合使用 Functional API
可以这样理解：
Functional API 更适合在普通 Python 函数流程中，以较低成本接入 LangGraph 的持久化、中断恢复和任务记录能力
典型场景包括：
| 场景 | 说明 |
|---|---|
| 现有代码改造 | 原本已有函数式或过程式代码，不希望重构成完整图结构 |
| 线性流程 | 主要是 A → B → C 的顺序执行 |
| 简单分支 | 只有少量 if/else 判断 |
| 快速原型验证 | 希望减少样板代码，快速验证业务逻辑 |
| 局部任务持久化 | 希望某些函数作为独立 task 被检查点记录 |
二者的核心区别
| 对比项 | Graph API | Functional API |
|---|---|---|
| 编程风格 | 声明式图结构 | 命令式函数流程 |
| 核心抽象 | State、Node、Edge | entrypoint、task |
| 状态管理 | 显式定义全局 State | 更多依赖函数参数和返回值 |
| 流程表达 | 通过节点和边表达 | 通过普通 Python 控制流表达 |
| 可视化能力 | 强，天然适合画图和调试 | 弱，更像普通代码流程 |
| 适合场景 | 复杂工作流、多分支、多节点协作 | 简单流程、快速原型、已有代码改造 |
| 学习成本 | 相对更高 | 相对更低 |
选型建议
从零构建或流程结构复杂，用 Graph API；现有代码改造、快速原型验证或流程逻辑简单，用 Functional API
学习 LangGraph 建议优先掌握 Graph API。因为后者更能体现 LangGraph 的核心思想：通过 State、Node、Edge 显式描述一个可执行的计算图
本文介绍 Graph API，对 Functional API 感兴趣的同学自行查阅
https://docs.langchain.com/oss/python/langgraph/functional-api
四、LangGraph 代码开发
1、基础的 graph 流程
from langgraph.graph import StateGraph,START,END
from typing import TypedDict, Annotated
from operator import add
# 1 定义状态
class OverAllState(TypedDict):
# 日志类型还是 list[str] 更新的方式不是覆盖, add 是追加
logs: Annotated[list[str],add]
cur_id: str
# 2 定义节点
def node_1(state:OverAllState) -> OverAllState:
pre_id = state["cur_id"]
return {
"logs": ["node_1 运行完毕"],
"cur_id": pre_id + ", node_1"
}
def node_2(state:OverAllState) -> OverAllState:
pre_id = state["cur_id"]
return {
"logs": ["node_2 运行完毕"],
"cur_id": pre_id + ", node_2"
}
# 3 定义边
# 3.1 创建图 获取建造者
builder = StateGraph(state_schema=OverAllState)
# 3.2 添加节点
builder.add_node(node_1)
builder.add_node(node_2)
# 3.3 添加边
builder.add_edge(START,"node_1")
builder.add_edge("node_1","node_2")
builder.add_edge("node_2",END)
# 4 获取图
graph = builder.compile()
# 5 运行图
result = graph.invoke({"cur_id":"start"})
print(result){'logs': ['node_1 运行完毕', 'node_2 运行完毕'], 'cur_id': 'start, node_1, node_2'}2、图结构可视化
绘制 mermaid 并获取源码
mermaid 是一种生成图表和流程图的文本标记语言，它可以把简单的文本描述直接渲染成可视化图形
通过以下代码可以用 mermaid 语法表达图结构，并打印 mermaid 源码
raw_mermaid = graph.get_graph().draw_mermaid()
print(raw_mermaid)将输出复制到 markdown 文档代码块中， 选择语言为“mermaid”：
graph TD; __start__([<p>__start__</p>]):::first node_1(node_1) node_2(node_2) __end__([<p>__end__</p>]):::last __start__ --> node_1; node_1 --> node_2; node_2 --> __end__; classDef default fill:#f2f0ff,line-height:1.2 classDef first fill-opacity:0 classDef last fill:#bfb6fc

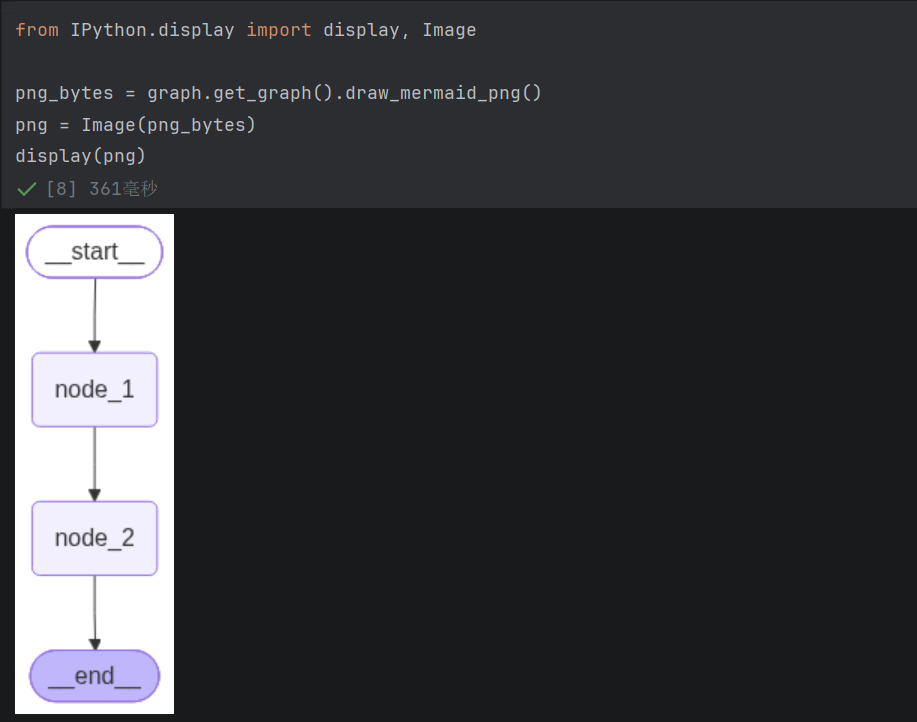

绘制 mermaid 并转换为 png
Langgraph 也支持将 mermaid 转换为图片字节流：
png_bytes = graph.get_graph().draw_mermaid_png()draw_mermaid_png()底层会先调用draw_mermaid()得到mermaid语法的图表代码，然后调用在线服务渲染为mermaid图片。
默认的mermaid在线渲染服务链接为：https://mermaid.ink，由于网络问题可能存在渲染失败的情况，通常重试即可成功。
可以通过draw_mermaid_png()的base_url参数替换可用的mermaid在线渲染服务
保存为图片文件
png_bytes = graph.get_graph().draw_mermaid_png()
png_filename = 'first_demo_graph.png'
with open(png_filename, "wb") as f:
f.write(png_bytes)快捷用法
在 Jupyter 环境下，可以直接使用 display(graph) 快速展示编译后的图结构：
from IPython.display import display
display(graph)3、图的状态（State）管理 —— 状态规约
状态定义
状态的定义实际上是在声明状态的 Schema，后者是状态字段的完整描述
官方推荐了三种定义 Schema 的方式：TypedDict、dataclass、Pydantic
TypedDict
代码见“基础的 graph 流程”
dataclass
属性调用方式由['字段名']变为 .字段名
from langgraph.graph import StateGraph, START, END
from typing import Annotated
from dataclasses import dataclass
from operator import add
@dataclass
class OverAllState:
logs: Annotated[list[str], add]
cur_id: str
def node_1(state: OverAllState) -> OverAllState:
pre_id = state.cur_id
return {
"logs": ["node_1 运行完毕"],
"cur_id": pre_id + ", node_1"
}
"""
return OverAllState{
"logs": ["node_1 运行完毕"],
"cur_id": pre_id + ", node_1"
}
"""
def node_2(state: OverAllState) -> OverAllState:
pre_id = state.cur_id
return {
"logs": ["node_2 运行完毕"],
"cur_id": pre_id + ", node_2"
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", END)
graph = builder.compile()
result = graph.invoke({"cur_id":"start"})
# result = graph.invoke(OverAllState([], "start"))
print(result)Pydantic
Pydantic 模型的字段访问方式和 dataclass 相同
from langgraph.graph import StateGraph, START, END
from typing import Annotated
from pydantic import BaseModel
from operator import add
class OverAllState(BaseModel):
logs: Annotated[list[str], add]
cur_id: str
def node_1(state: OverAllState) -> OverAllState:
pre_id = state.cur_id
return {
"logs": ["node_1 运行完毕"],
"cur_id": pre_id + ", node_1"
}
def node_2(state: OverAllState) -> OverAllState:
pre_id = state.cur_id
return {
"logs": ["node_2 运行完毕"],
"cur_id": pre_id + ", node_2"
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", END)
graph = builder.compile()
print(graph.invoke({"cur_id": "start"}))校验行为
学习 LangChain 的结构化输出时我们提到：Pydantic 对格式要求最严格，如果模型返回的内容不符合结构化 Schema 的要求，则抛出 ValidationError。而其余方式都不会对模型的返回结果进行校验，即便模型返回的内容不符合结构化要求，也会原样返回给用户
而作为 LangGraph 计算图的状态时，这三种方式都要求字段名称完全一致。只是处理方式不同
具体规则如下：
（1）输入字段不匹配
- TypedDict 将输入字段视为字典的
Key，不匹配时抛出KeyError异常 - dataclass 将输入字段视为类的
属性，不匹配时抛出TypeError（类型错误）异常 - Pydantic 对输入字段进行校验，不匹配时抛出
ValidationError异常
（2）节点返回字段不匹配
图节点返回的是对于状态的更新，如果返回字段和状态字段不匹配，上述三种Schema定义方式的行为是统一的：状态更新会被忽略
推荐用法
在实际使用中，推荐优先使用 TypedDict 定义 LangGraph 状态图的 State Schema
大多数官方案例也采用 TypedDict 方式定义状态 Schema。这种方式写法简洁、结构清晰，能够直接描述状态中包含哪些字段，以及每个字段对应的数据类型，非常适合用于定义图运行过程中的共享状态
相比普通 dict，TypedDict 可以提供更明确的字段约束和类型提示；相比 dataclass，TypedDict 更贴近 LangGraph 中状态的更新方式，因为节点通常返回的是表示“部分状态更新”的字典，而不是完整对象；相比 Pydantic BaseModel，它又更加轻量，不会引入额外的数据校验开销。因此，在没有复杂校验需求的情况下，TypedDict 是定义 LangGraph State Schema 的首选方式
State Reducer
State Reducer 是 LangGraph 中用于合并状态更新的核心机制。在 LangGraph 的 StateGraph 中，每个节点可以读取和写入共享状态，而 Reducer 定义了如何将多个节点对同一状态键的更新合并
Reducer 的核心特征：
- 函数签名：
(Value, Value) -> Value，接收当前值和更新值，返回合并后的新值 - 注解定义：通过
Annotated[Type, reducer_function]为状态键指定 Reducer - 默认行为：未指定 Reducer 的状态键使用覆盖策略（Last-Write-Wins）
如何定义 Reducer
定义Reducer函数
Reducer 本质上是一个二元合并函数，用于定义当同一个字段产生多个更新值时，LangGraph 应该如何将这些值合并为一个最终结果
函数签名：(Value, Value) -> Value
示例代码如下：
# left: 从最开始的位置合并到当前节点的位置的值
# right: 当前节点的值
# 返回值: 合并后的值
def my_reducer(left: list[str],right: list[str]) -> list[str]:
return left + right
# 1. node1 运行之后的值
left = ["start","node_1 运行完毕"]
right = ["node_2 运行完毕"]
# 2. 合并
merged = my_reducer(left,right)
print(merged)其中，my_reducer 用于处理 list[str] 类型的数据。它接收两个列表参数：
left：当前已累计的状态值right：本次待合并的新值
函数内部通过 left + right 将两个列表合并，并返回合并后的结果
因此，该 Reducer 的作用是：当某个状态字段存在多次列表更新时，将这些列表内容追加合并，而不是直接覆盖原值
运行结果如下：
['a', 'b', 'c']将 Reducer 和状态字段关联
在 LangGraph 中，Reducer 通常通过 Python 的 typing.Annotated 与状态字段进行关联
Annotated[] 是 Python 提供的一种类型注解扩展机制，用于在原始类型之外附加额外的元数据信息。需要注意的是，Annotated[] 本身并不规定这些元数据的具体含义，它只负责在类型注解中保留这些信息
严格来说，Annotated 的第一个参数是被注解的原始类型，后续参数是附加的元数据。至于这些元数据表示什么、如何解析，则由使用它的框架或工具自行决定
在 LangGraph 中，框架利用这一机制，将状态字段的类型和 Reducer 规则同时声明在字段定义中。其基本形式如下：
Annotated[Type, reducer_function]其中：
Type：表示状态字段的数据类型reducer_function：表示该字段对应的 Reducer 函数
示例代码如下：
from typing import TypedDict, Annotated
class OverAllState(TypedDict):
logs: Annotated[list[str], my_reducer]
cur_id: str在上述代码中：
logs字段的类型是list[str]my_reducer是与logs字段关联的 Reducer 函数- 当多个节点同时更新
logs字段时，LangGraph 会使用my_reducer将多个列表合并 cur_id字段没有指定 Reducer，因此采用默认更新规则
常用内置 Reducer 函数
1. operator.add
operator.add 是 Python 内置的加法操作函数，底层由 C 实现
它接收两个参数，等价于 a（第一个参数）+ b（第二个参数）
代码如下：
from operator import add
print(f"{add(1,2) = }")
print(f"{add([1,2], [3,4]) = }")
print(f"{add(['a','b'], ['c']) = }")输出如下：
add(1,2) = 3
add([1,2], [3,4]) = [1, 2, 3, 4]
add(['a','b'], ['c']) = ['a', 'b', 'c']2. langgraph.graph.message.add_messages
add_messages 是 LangGraph 中专用于合并消息列表的 Reducer 函数，常用于维护对话历史类的状态字段。其函数签名如下：
def add_messages(
left: Messages,
right: Messages,
*,
format: Literal["langchain-openai"] | None = None,
) -> Messages:
...
return merged参数说明：
left：状态中已有的消息列表right：当前节点返回的消息更新值format：可选参数，用于指定返回消息的格式，通常无需手动设置
left 与 right 的类型均为 Messages。Messages 可以理解为 LangChain 消息对象的列表，其中每个元素都是 BaseMessage 或其子类的实例，常见子类包括：
HumanMessage：用户的输入消息AIMessage：AI 的回复消息SystemMessage：系统提示消息ToolMessage：工具调用的结果消息
add_messages 处理的是对话消息序列，而非普通的字符串列表
BaseMessage 包含一个可选的 id 属性，用于唯一标识一条消息。add_messages 在合并 left 与 right 时，不是简单地执行列表拼接，而是依据消息的 id 进行合并：
- 若
right中的某条消息的id在left中不存在，则将该消息追加到结果列表末尾 - 若
right中的某条消息的id与left中已有消息的id相同，则使用right中的新消息替换left中的旧消息
因此，add_messages 的作用可以概括为：在保留历史消息的基础上追加新消息，并允许通过相同的消息 id 覆盖已有消息
需要特别说明，add_messages 并非简单地对 left 与 right 求“并集”。更准确地说，它是一个基于消息 id 的消息列表合并函数：既支持追加新消息，也支持更新已有消息
可以理解为：
merged = left + right但若 right 中存在与 left 相同 id 的消息，则最终结果中不会出现重复消息，而是用 right 中的消息覆盖 left 中对应的旧消息（即使消息类型不同，只要 id 相同就会覆盖）
示例代码如下：
from langgraph.graph.message import add_messages
from langchain.messages import HumanMessage, AIMessage, SystemMessage
left = [
SystemMessage(content="你是个善解人意的助手", id='1'),
HumanMessage(content="你好", id='2'),
AIMessage(content="你好~", id='3'),
]
right = [
HumanMessage(content="我是老王，你是小王", id='2'),
AIMessage(content="好的，我记住啦", id='3'),
HumanMessage(content="你是谁？", id='4'),
AIMessage(content="我是小王", id='5'),
]
merged = add_messages(left, right)
for msg in merged:
print(msg)输出如下：
content='你是个善解人意的助手' additional_kwargs={} response_metadata={} id='1'
content='我是老王，你是小王' additional_kwargs={} response_metadata={} id='2'
content='好的，我记住啦' additional_kwargs={} response_metadata={} id='3' tool_calls=[] invalid_tool_calls=[]
content='你是谁？' additional_kwargs={} response_metadata={} id='4'
content='我是小王' additional_kwargs={} response_metadata={} id='5' tool_calls=[] invalid_tool_calls=[]默认行为
如果某个 State 字段没有显式定义 Reducer，LangGraph 会使用默认的状态更新行为：后一次更新值会覆盖该字段原有的状态值。
换句话说，当节点返回的更新结果中包含某个字段时，如果该字段没有配置 Reducer，LangGraph 不会对新旧值进行追加、合并或累加，而是直接使用本次返回的新值替换原来的旧值
示例代码如下：
from langgraph.graph import StateGraph, START, END
from typing import TypedDict
class OverAllState(TypedDict):
logs: list[str]
id: str
def node_a(state: OverAllState):
return {
"logs": ["node_a"],
"id": "node_a"
}
def node_b(state: OverAllState):
return {
"logs": ["node_b"],
"id": "node_b"
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_edge(START, "node_a")
builder.add_edge("node_a", "node_b")
builder.add_edge("node_b", END)
graph = builder.compile()
result = graph.invoke({"logs": ["START"], "id": "start"})
print(result)输出下
{'logs': ['node_b'], 'id': 'node_b'}可以看到，logs字段和id字段都没有定义Reducer，因此，节点返回的新值会覆盖初始状态中的旧值，图运行结果中的状态值和最后一次更新保持一致
4、节点中访问 State
图节点中读取 State
在 LangGraph 中，节点本质上是一个可调用对象，通常定义为普通 Python 函数。节点函数被执行时，LangGraph 会自动将当前图运行到该节点时的 State 传入节点函数。
节点函数的第一个参数通常是当前运行图的状态对象，也就是 State
def node(state: StateSchema):
...其中，state 表示当前节点执行时可以访问到的全局状态快照。节点可以通过读取 state 中的字段获取上游节点写入的数据，并基于这些数据完成当前节点的业务逻辑
示例代码如下：
from typing import TypedDict,Annotated
from operator import add
from langgraph.graph import StateGraph,START,END
# 1. 定义状态
class OverAllState(TypedDict):
logs:Annotated[list[str],add]
cur_id: str
# 2. 定义节点
def node_1(state:OverAllState) -> OverAllState:
for k,v in state.items():
print(f"k:{k} v:{v}")
# return state
return {
"cur_id":"node_1"
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_1",node_1)
builder.add_edge(START,"node_1")
builder.add_edge("node_1",END)
graph = builder.compile()
result = graph.invoke({"logs":["start"],"cur_id":"start"})
print(result)输出如下：
k:logs v:['start']
k:cur_id v:start
{'logs': ['start'], 'cur_id': 'node_1'}图节点更新 State
在 LangGraph 中，节点函数通常不需要返回更新后的完整状态，只需要返回本节点对状态的局部更新。
也就是说，节点的返回值可以只包含需要修改的状态字段
- 对于节点没有返回的字段，LangGraph 会保留其原有状态值
- 对于节点返回的字段，LangGraph 会根据该字段是否配置了
Reducer来决定如何合并更新值- 如果字段配置了
Reducer，则使用对应的Reducer函数将旧值和新值合并 - 如果字段没有配置
Reducer，则按照默认规则使用节点返回的新值覆盖原值
- 如果字段配置了
LangGraph运行时会按照状态字段的 Reducer 函数将其与当前的最新状态合并
示例代码如下：
from langgraph.graph import StateGraph, START, END
from typing import TypedDict, Annotated
from operator import add
class OverAllState(TypedDict):
logs: Annotated[list[str], add]
id: str
def node_a(state: OverAllState):
for k, v in state.items():
print(f"k: {k}, v: {v}")
return {
"logs": ["node_a 更新状态"]
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_edge(START, "node_a")
builder.add_edge("node_a", END)
graph = builder.compile()
result = graph.invoke({"logs": ["START"], "id": "start"})
print('=' * 30, '-> result <-', '=' * 30)
print(result)输出如下：
k: logs, v: ['START']
k: id, v: start
============================== -> result <- ==============================
{'logs': ['START', 'node_a 更新状态'], 'id': 'start'}在上述示例中：
logs字段通过Annotated[list[str], add]绑定了 Reducer 函数operator.add，因此 LangGraph 会将原有的logs值和node_a返回的新logs值进行列表拼接：
["START"] + ["node_a 更新状态"]最终得到：
["START", "node_a 更新状态"]id字段没有出现在node_a的返回值中，因此该字段不会被更新。图运行结束后，输出状态中的id仍然保持输入时的值：
"id": "start"因此，LangGraph 节点更新 State 的核心规则可以概括为：
节点只返回需要更新的字段；未返回的字段保持不变；返回的字段根据是否配置 Reducer 决定是合并还是覆盖
Overwrite 绕过 Reducer
在前面的示例中，如果某个状态字段定义了 Reducer，那么节点返回该字段的更新值时，LangGraph 默认会通过对应的 Reducer 将新值与已有状态值进行合并
在某些场景下，我们可能并不希望继续执行 Reducer 的聚合逻辑，而是希望本次更新直接覆盖旧值。这时可以使用 Overwrite
Overwrite 的作用是：告诉 LangGraph 本次状态更新不走该字段原本定义的 Reducer，而是直接用新值覆盖状态中的旧值
需要注意的是，Overwrite 只影响当前这一次更新，并不会修改状态字段本身的 Reducer 定义。后续节点如果继续正常返回该字段的更新值，仍然会按照原来的 Reducer 逻辑进行合并
示例代码如下：
from typing import TypedDict,Annotated
from operator import add
from langgraph.graph import StateGraph,START,END
from langgraph.types import Overwrite
# 1. 定义状态
class OverAllState(TypedDict):
# 归约的方式是add追加合并
logs:Annotated[list[str],add]
cur_id: str
# 2. 定义节点
def node_1(state:OverAllState) -> OverAllState:
for k,v in state.items():
print(f"k:{k} v:{v}")
return {
"logs":["node_1 运行完毕"]
}
def node_2(state:OverAllState) -> OverAllState:
for k,v in state.items():
print(f"k:{k} v:{v}")
return {
"logs":Overwrite(["node_2 运行完毕"])
}
def node_3(state:OverAllState) -> OverAllState:
for k,v in state.items():
print(f"k:{k} v:{v}")
return {
"logs":["node_3 运行完毕"]
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_1",node_1)
builder.add_node("node_2",node_2)
builder.add_node("node_3",node_3)
builder.add_edge(START,"node_1")
builder.add_edge("node_1","node_2")
builder.add_edge("node_2","node_3")
builder.add_edge("node_3",END)
graph = builder.compile()
result = graph.invoke({"logs":["start"],"cur_id":"start"})
print(result)输出如下：
k:logs v:['start']
k:cur_id v:start
k:logs v:['start', 'node_1 运行完毕']
k:cur_id v:start
k:logs v:['node_2 运行完毕']
k:cur_id v:start
{'logs': ['node_2 运行完毕', 'node_3 运行完毕'], 'cur_id': 'start'}上述代码中：
logs 字段绑定了 operator.add() 函数
- 如果没有
Overwrite，则最终输出的logs的值应为['START', 'node_a', 'node_b', 'node_c'] node_b返回更新时，用Overwrite包裹了logs字段的值，那么当前状态的logs会被["node_b"]覆盖，因此最终输出的logs字段值变成了['node_b', 'node_c']
id 字段按照默认行为，保留最后一次更新的值
节点的并行执行
from time import sleep
from typing import TypedDict,Annotated
from operator import add
from langgraph.graph import StateGraph,START,END
from langgraph.types import Overwrite
# 1. 定义状态
class OverAllState(TypedDict):
# 归约的方式是 add 追加合并
logs:Annotated[list[str],add]
# 如果出现并行节点 同时更新状态 往下游节点传递的时候 必须要有 reducer
cur_id: Annotated[str,add]
# 2. 定义节点
def node_1(state:OverAllState) -> OverAllState:
for k,v in state.items():
print(f"1k:{k} v:{v}")
return {
"logs":["node_1 运行完毕"]
}
def node_2(state:OverAllState) -> OverAllState:
for k,v in state.items():
print(f"2k:{k} v:{v}")
return {
"logs":["node_2 运行完毕"],
"cur_id":"node2"
}
def node_3(state:OverAllState) -> OverAllState:
sleep(1)
for k,v in state.items():
print(f"3k:{k} v:{v}")
return {
"logs":["node_3 运行完毕"],
"cur_id":"node3"
}
def node_4(state:OverAllState) -> OverAllState:
sleep(2)
for k,v in state.items():
print(f"4k:{k} v:{v}")
return {
"logs":["node_4 运行完毕"]
}
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_node("node_3", node_3)
builder.add_node("node_4", node_4)
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_1", "node_3")
builder.add_edge("node_2", "node_4")
builder.add_edge("node_3", "node_4")
builder.add_edge("node_4", END)
graph = builder.compile()
result = graph.invoke({"logs": ["START"], "cur_id": "start"})
print('=' * 30, '-> result <-', '=' * 30)
print(result)5、Multi Schema 用法
状态类型
LangGraph 支持在一个图中使用多个状态 Schema，用于区分图的外部输入、外部输出、内部共享状态以及节点间的临时状态
常见状态类型可以分为以下几类：
- 全局状态 / 内部状态：图内部主要使用的状态，创建
StateGraph时传递给state_schema参数。它通常包含图运行过程中需要读写的大部分字段 - 输入状态：图对外接收输入时使用的状态，创建
StateGraph时传递给input_schema参数。它用于约束调用图时允许传入哪些字段 - 输出状态：图最终对外返回结果时使用的状态，创建
StateGraph时传递给output_schema参数。它用于约束图运行结束后只返回哪些字段 - 私有状态：图内部节点之间传递的临时状态，通常不作为图的输入，也不作为图的最终输出。它可以通过节点函数的入参类型注解声明，并在节点返回值中写入
需要注意，输入状态和输出状态主要面向图的边界，即“图如何接收外部输入”和“图如何返回外部结果”；而全局状态和私有状态主要面向图内部节点之间的数据传递
状态之间的关系
设计规范
本节主要说明 LangGraph 状态设计中的规范。以下规则属于工程上的最佳实践，违反这些规范未必一定导致程序报错，但容易降低代码的可读性和可维护性
-
输入状态和输出状态通常应是全局状态的子集
输入状态描述图对外需要接收的数据，输出状态描述图最终需要返回的数据。通常情况下，它们都应该是全局状态的一部分
例如：
class InputState(TypedDict): username: str class OutputState(TypedDict): graph_output: str class OverAllState(TypedDict): username: str nickname: str graph_output: str其中，
InputState和OutputState的所有字段均存在于OverAllState中 -
私有状态和全局状态应尽量避免字段重名
私有状态的定位是图内部某些节点之间传递的临时字段。如果私有状态字段和全局状态字段重名，虽然某些情况下程序仍然可以运行，但容易让人误以为该字段是全局共享字段，从而造成理解混乱。 因此，推荐让私有状态字段和全局状态字段保持清晰边界
-
节点函数应明确声明入参状态类型和返回状态类型
节点函数的第一个参数通常是当前节点可读取的状态。通过类型注解声明该参数，可以明确表达该节点需要读取哪些字段。 同时，给节点函数声明返回状态类型，也可以帮助阅读者理解该节点会更新哪些字段
例如：
def node_1(state: InputState) -> OverAllState: return { "nickname": "Dear " + state["username"] } -
节点函数中不应该访问入参状态类型中不存在的字段
节点实际接收到的状态会按照其入参类型进行裁剪。因此，如果节点入参声明为
InputState，就不应该在节点内部访问InputState中不存在的字段例如：
def node_1(state: InputState) -> OverAllState: return { "nickname": state["username"] }如果在该函数中访问：
state["nickname"]而
nickname不属于InputState，运行时就可能抛出KeyError -
节点函数返回的字典应尽量和返回类型注解保持一致
从 Python 类型注解的角度看，函数返回类型只是静态提示，运行时不会自动强制校验。 从 LangGraph 的运行机制看，节点返回的是对状态的部分更新，不是完整状态。只要返回字段已经被图记录为可用状态字段，LangGraph 就可以将其作为状态更新处理。 不过，从工程规范上讲，节点返回字典中的字段最好和函数返回类型注解保持一致，这样更利于阅读、调试和维护
源码层面的约束
本节从底层机制角度说明 LangGraph 如何记录、裁剪和更新状态
状态的记录
LangGraph 的状态并不是简单保存在一个普通字典中，而是会被拆分成多个可读写的状态字段。每个状态字段在底层通常对应一个 Channel
这些状态字段会在不同阶段被记录到状态图中
-
StateGraph记录状态字段的核心方法是_add_schema()_add_schema()会解析传入的状态 Schema，并将其中声明的字段记录到图中，使这些字段成为图运行时可以读写的状态字段 -
创建
StateGraph时，会记录state_schema、input_schema和output_schema中的字段 当创建状态图时：builder = StateGraph( OverAllState, input_schema=InputState, output_schema=OutputState )LangGraph 会解析这些 Schema，并将其中涉及的字段加入图的状态管理体系，如果没有填
input_schema或output_schema，则等效于OverAllState：builder = StateGraph( OverAllState, input_schema=OverAllState, output_schema=OverAllState ) -
调用
add_node()添加节点时，也可能记录节点入参声明的状态 Schema 当添加节点时，LangGraph会根据节点函数第一个参数的类型注解推断该节点的输入状态类型。 如果这个输入状态类型之前没有被图记录过，LangGraph 也会通过_add_schema()将其加入图中。 这也是私有状态能够生效的原因例如：
class PrivateState(TypedDict): greeting: str def node_3(state: PrivateState) -> OutputState: return { "graph_output": state["greeting"] }当
node_3被添加到图中时，PrivateState中的greeting字段会被记录到图中，从而成为图内部可以传递的状态字段 -
总结
- 全局状态、输入状态、输出状态通常在创建
StateGraph时被记录 - 私有状态通常在调用
add_node()添加节点时，根据节点入参类型注解被记录 - 被记录后的状态字段，底层会成为图运行时可以读写的状态字段
- 全局状态、输入状态、输出状态通常在创建
状态的访问
-
调用图时，输入会按照
input_schema进行约束 当调用图时：graph.invoke({"username": "小黄"})如果创建图时声明了
input_schema，那么外部输入会按照input_schema进行约束。 如果没有声明input_schema，则通常按照state_schema作为图的输入 Schema。 因此，input_schema的作用不是“只让第一个节点可见”，而是约束图的外部输入结构。 此处的约束是指：按照schema裁剪输入，只保留schema中出现的状态字段 -
节点接收到的状态会按照节点入参类型进行裁剪 每个节点能读取哪些字段，主要取决于该节点第一个参数的类型注解
例如：
def node_1(state: InputState) -> OverAllState: ...此时，
node_1接收到的state会按照InputState进行裁剪。即使图的全局状态中还有其他字段，node_1也不应该访问不属于InputState的字段。 如果访问了入参状态中不存在的字段例如：
state["nickname"]就可能抛出：
KeyError -
节点返回的是状态更新，而不是完整状态 节点函数不需要返回完整状态，只需要返回本节点想要更新的字段
例如：
def node_1(state: InputState) -> OverAllState: return { "nickname": "Dear " + state["username"] }这里虽然返回类型注解是
OverAllState，但函数实际只返回了nickname一个字段。这是允许的，因为 LangGraph 会把节点返回值视为对状态的部分更新 -
节点返回值的应用主要由字段名称和图中已记录的状态字段决定 节点返回的字典会根据字段名称写入对应状态字段，并按照该字段的
Reducer规则进行合并。 需要注意的是，函数返回类型注解主要用于表达代码意图，不是严格的运行时写入边界。 也就是说，如果某个字段已经被图记录为可用状态字段，那么节点即使没有在返回类型注解中声明该字段，也可能仍然可以返回并更新它。 不过，为了代码清晰，仍然推荐让节点的返回值和返回类型注解保持一致 -
最终输出会按照
output_schema进行裁剪 图运行完成后，最终返回给外部调用方的结果会按照output_schema进行裁剪。 因此，output_schema的作用不是“只让最后一个节点可见”，而是约束图最终对外暴露哪些字段例如，图内部状态中可能同时存在：
username nickname greeting graph_output但如果
output_schema只包含：graph_output那么最终
graph.invoke()的返回结果就只会包含graph_output
案例
下面通过一个简单案例说明四类状态的定义和使用
from langgraph.graph import StateGraph, START, END
from typing import TypedDict
# 1. 输入状态
class InputState(TypedDict):
username: str
# 2. 输出状态
class OutputState(TypedDict):
graph_output: str
# 3. 全局状态
class OverAllState(TypedDict):
username: str
graph_output: str
nickname: str
# 4. 私有状态
class PrivateState(TypedDict):
greeting: str
# 5. 第一个节点 对接 start => InputState
# 修改的状态内容在全局状态中 -> OverAllState
def node_1(state: InputState) -> OverAllState:
# 向全局状态添加 username
return {
"nickname": "Dear " + state["username"]
}
# 6. 第二个节点 对接 node1 => OverAllState 使用的参数在全局状态中
# 修改的参数在私有状态中 -> PrivateState
def node_2(state: OverAllState) -> PrivateState:
# 向私有状态添加 greeting
return {
"greeting": "Hello, " + state["nickname"]
}
# 7. 第三个节点 对接 node2 => PrivateState 使用的参数在私有状态中
# 修改的参数在输出状态中 -> OutputState
def node_3(state:PrivateState) -> OutputState:
# 向输出状态添加 graph_output
return {
"graph_output": state["greeting"] + " 很高兴认识你! "
}
# 8. 构建状态图
# 定义图的时候 加载全局状态 输入状态 输出状态
builder = StateGraph(state_schema=OverAllState,input_schema=InputState,output_schema=OutputState)
# 9. 添加节点
# 添加节点的时候 加载私有状态
builder.add_node("node_1",node_1)
builder.add_node("node_2",node_2)
builder.add_node("node_3",node_3)
# 10. 添加边
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", "node_3")
builder.add_edge("node_3", END)
graph = builder.compile()
# 填写的输入状态
result = graph.invoke({"username": "atguigu"})
# 打印结果 => 输出状态
print(result)输出如下：
{'graph_output': 'Hello, Dear atguigu 很高兴认识你! '}虽然图内部运行过程中还存在 username、nickname、greeting 等字段，但最终结果只返回：
{ "graph_output": "Dear 小黄, 早上好~ 很高兴认识你！" }这是因为图创建时声明了：
output_schema=OutputState所以最终输出会按照 OutputState 进行裁剪
6、预定义状态
MessagesState
LangGraph 构建的计算图通常会和 LLM 结合使用，而 LLM 在运行过程中通常需要维护一组消息列表。为了提升开发效率，LangGraph 官方提供了一个预定义状态类型：langgraph.graph.message.MessagesState
开发者可以直接继承该状态类型，并在其基础上扩展自定义状态字段
源码如下：
class MessagesState(TypedDict):
messages: Annotated[list[AnyMessage], add_messages]由此可知，MessagesState 只有一个字段：messages
该字段的类型是列表，元素类型为 AnyMessage；同时，它通过 Annotated 绑定了内置 Reducer 函数 add_messages
add_messages 的完全限定名（英文全称 fully qualified name）是：langgraph.graph.message.add_messages，正是内置的 Reducer 函数
示例如下：
from langchain_core.messages import HumanMessage
from langgraph.graph import StateGraph, START, END
from langgraph.graph.message import MessagesState
from langchain_deepseek import ChatDeepSeek
from dotenv import load_dotenv
load_dotenv(override=True)
# 0. 连接LLM模型
model = ChatDeepSeek(
model="deepseek-v4-flash",
extra_body={
"thinking":{
"type":"disabled" #
}
}
)
# 1. 定义状态
class OverAllState(MessagesState):
username: str
output: str
# 2. 定义节点
def node_a(state: OverAllState) -> OverAllState:
return {
"messages": [HumanMessage("你好,我是" + state["username"])],
}
def llm_node(state: OverAllState) -> OverAllState:
res = model.invoke(state["messages"])
return {
"messages": [res],
"output": res.content
}
# 3. 构建图
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("llm_node", llm_node)
builder.add_edge(START, "node_a")
builder.add_edge("node_a", "llm_node")
builder.add_edge("llm_node", END)
graph = builder.compile()
# 4. 运行图
result = graph.invoke({"username": "小黄"})
print(result)输出如下：
{
"messages": [
HumanMessage(
content="你好，我是 小黄",
additional_kwargs={},
response_metadata={},
id="155e1ef4-5bbc-4250-b978-62a7a5918cef",
),
AIMessage(
content="你好呀，小黄！😊 我是DeepSeek，很高兴认识你！有什么我可以帮你的吗？无论是聊天、解答问题、帮你写作、编程，还是其他任何需要，尽管告诉我吧！你名字里的“黄”是哪个黄呀？😄",
additional_kwargs={
"refusal": "None",
},
response_metadata={
"token_usage": {
"completion_tokens": 57,
"prompt_tokens": 10,
"total_tokens": 67,
"completion_tokens_details": "None",
"prompt_tokens_details": {
"audio_tokens": "None",
"cached_tokens": 0,
},
"prompt_cache_hit_tokens": 0,
"prompt_cache_miss_tokens": 10,
},
"model_provider": "deepseek",
"model_name": "deepseek-v4-flash",
"system_fingerprint": "fp_8b330d02d0_prod0820_fp8_kvcache_20260402",
"id": "17d57633-2ffb-4af3-be87-b3d58f9acd2b",
"finish_reason": "stop",
"logprobs": "None",
},
id="lc_run--019e6890-4544-7212-b4f2-aa20fc079911-0",
tool_calls=[],
invalid_tool_calls=[],
usage_metadata={
"input_tokens": 10,
"output_tokens": 57,
"total_tokens": 67,
"input_token_details": {
"cache_read": 0,
},
"output_token_details": {},
},
),
],
"username": "小黄",
"output": "你好呀，小黄！😊 我是DeepSeek，很高兴认识你！有什么我可以帮你的吗？无论是聊天、解答问题、帮你写作、编程，还是其他任何需要，尽管告诉我吧！你名字里的“黄”是哪个黄呀？😄",
}上述案例中，OverAllState 继承了 MessagesState，因此可用的状态字段为：
messages
username
output只关注 messages 状态，执行流程如下：
node_a返回一条HumanMessageLangGraph使用add_messages将该消息合并到messages状态字段中llm_node从state["messages"]中读取完整消息列表，并调用模型llm_node将模型生成的AIMessage作为状态更新返回LangGraph再次通过add_messages将AIMessage合并到messages中- 最终状态中包含完整消息列表
MessagesState 帮开发者预先定义好了 messages 字段及其合并规则。在构建聊天机器人、Agent、工具调用流程、多轮对话流程时，它可以提升开发效率
AgentState
AgentState 是 LangChain Agent 内部使用的状态类型。由于 LangChain Agent 底层也是基于 LangGraph 运行图构建的，所以从技术上讲，开发者也可以将 AgentState 或其子类作为自定义 LangGraph 的状态类型
AgentState 的全类名，也可以称为类的完全限定名（英文全称： fully qualified class name）是：langchain.agents.middleware.types.AgentState
源码如下：
class AgentState(TypedDict, Generic[ResponseT]):
"""State schema for the agent."""
messages: Required[Annotated[list[AnyMessage], add_messages]]
jump_to: NotRequired[Annotated[JumpTo | None, EphemeralValue, PrivateStateAttr]]
structured_response: NotRequired[Annotated[ResponseT, OmitFromInput]]该状态中主要包含三个字段：
-
messages
messages: Required[Annotated[list[AnyMessage], add_messages]]messages用于存储 Agent 运行过程中的消息列表该字段和
MessagesState中的messages字段类似，也使用add_messages作为Reducer -
jump_to
jump_to: NotRequired[Annotated[JumpTo | None, EphemeralValue, PrivateStateAttr]]jump_to是LangChain Agent内部使用的控制字段，主要服务于 Agent 中间件体系它通常用于表示运行流程的跳转意图，例如某些中间件希望影响 Agent 后续应该进入哪个节点
需要注意的是，
jump_to并不是普通 LangGraph 状态图中的通用跳转机制在自定义
StateGraph中，即使状态中定义了jump_to字段，LangGraph也不会因为该字段的值自动跳转到某个节点。普通LangGraph运行图如果需要控制后续流向，通常应使用：Command(goto="node_name")见下文
-
structured_response
structured_response: NotRequired[Annotated[ResponseT, OmitFromInput]]structured_response用于存储 Agent 最终生成的结构化输出当使用
LangChain Agent的结构化输出能力时，例如指定response_format，Agent 最终生成的结构化结果通常会被写入该字段其中，
OmitFromInput表示该字段不应作为外部输入字段暴露给调用方，而是由 Agent 运行过程中内部生成总体来看，
AgentState是专门为 LangChain Agent 运行时设计的状态类型因此，在普通自定义
LangGraph项目中，一般不建议直接基于AgentState扩展图状态
五、控制流与节点执行
1、顺序结构
add_edge
add_edge 用于在两个节点之间添加一条有向边。边是图结构中最基本的元素之一，节点之间的执行顺序、分支跳转以及循环控制，最终都依赖节点和边共同表达
因此，在 LangGraph 中，基础的控制流结构都可以通过 add_edge 进行构建
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_edge(START, "node_a")
builder.add_edge("node_a", "node_b")
builder.add_edge("node_b", END)add_sequence
如果需要构建一组按顺序执行的节点，也可以使用 add_sequence
add_sequence 支持传入一个可执行对象列表。LangGraph 会按照列表顺序依次添加节点，并在相邻节点之间自动添加边。默认情况下，函数名会被用作节点名称
builder = StateGraph(state_schema=OverAllState)
# 省略了 add_node
builder.add_edge(START, "node_a")
builder.add_sequence([node_a, node_b])
builder.add_edge("node_b", END)省略指向 END 的边
在 LangGraph 中，图的终止并不完全依赖某个真实执行的特殊节点
从运行机制上看，LangGraph 会在每个 SuperStep 开始时，根据当前发生更新的 Channel 以及节点之间的触发关系，计算本轮需要执行的任务列表。如果没有新的节点被激活，也就没有新的任务需要执行，图运行自然结束
需要注意的是，END 并不是运行阶段真正执行的节点。也就是说，指向 END 的边不会像指向普通节点的边那样，触发一个真实的节点任务。它更多用于表达图结构中的“终止语义”：当前路径执行到这里即可结束
因此，在一些简单的线性流程中，即使省略指向 END 的边，最后一个节点执行完成后，如果没有后续节点被触发，图也可以正常结束
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_edge(START, "node_a")
builder.add_edge("node_a", "node_b")node_b 执行完成后，没有新的节点被触发，图运行会自然结束
不过，可以省略指向 END 的边，并不表示 END 没有意义
显式添加 END 边可以让图结构更加完整，也能更清晰地表达“流程到此结束”的语义。尤其是在分支、条件跳转、循环退出等场景中，显式指向 END 通常更利于阅读和维护
和 END 不同，START 通常不能省略。因为 START 不只是一个语义上的起点标记，它还用于告诉 LangGraph：图运行时应当从哪些节点开始执行
如果没有从 START 出发的边，或者没有通过其他方式指定入口节点，LangGraph 就无法确定图的初始执行节点
因此，在实际开发中，建议保留指向 END 的边。虽然在某些简单流程中省略这些边也能正常运行，但显式添加它们，可以让图结构更加完整、语义更加清晰，便于后续维护
2、分支结构
静态分支（Static Branch）
- 定义：节点的下游候选节点在图编译阶段就完全确定，只是运行时根据条件选择哪条边执行
- 特点：
- 下游节点集合固定，数量、目标在编译时确定
- 运行时可选择一个或多个下游目标
- 可以用来做条件分支，但不生成新的节点
核心判断：
编译期知道下游集合 → 静态分支
并行节点
并行节点是最简单的静态分支形式
当多个节点都从同一个上游节点触发时，它们会在同一个超步被激活。典型写法如下：
builder.add_edge(START, "node_a")
builder.add_edge(START, "node_b")示例：
from typing import TypedDict
from langchain_deepseek import ChatDeepSeek
from langgraph.graph import StateGraph, START, END
from dotenv import load_dotenv
load_dotenv(override=True)
model = ChatDeepSeek(
model="deepseek-v4-flash",
extra_body={
"thingking":{
"type":"disabled"
}
}
)
# 1. 定义状态
class OverAllState(TypedDict):
topic: str
poem: str
joke: str
# 2. 定义节点
def node_a(state: OverAllState) -> OverAllState:
poem = model.invoke([f"写一首关于{state['topic']}主题的诗"]).content
return {
"poem": poem
}
def node_b(state: OverAllState) -> OverAllState:
joke = model.invoke([f"写一个关于{state['topic']}主题的笑话"]).content
return {
"joke": joke
}
# 3. 构建图
builder = StateGraph(state_schema=OverAllState)
builder.add_node(node_a)
builder.add_node(node_b)
builder.add_edge(START,"node_a")
builder.add_edge(START,"node_b")
builder.add_edge("node_b",END)
builder.add_edge("node_a",END)
graph = builder.compile()
res = graph.invoke({"topic": "猫咪"})
print(res)
from IPython.display import display
display(graph)

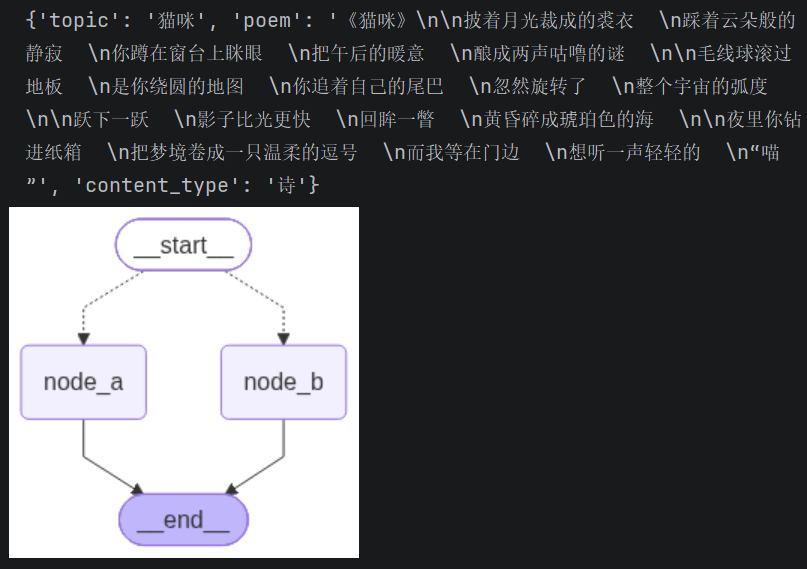

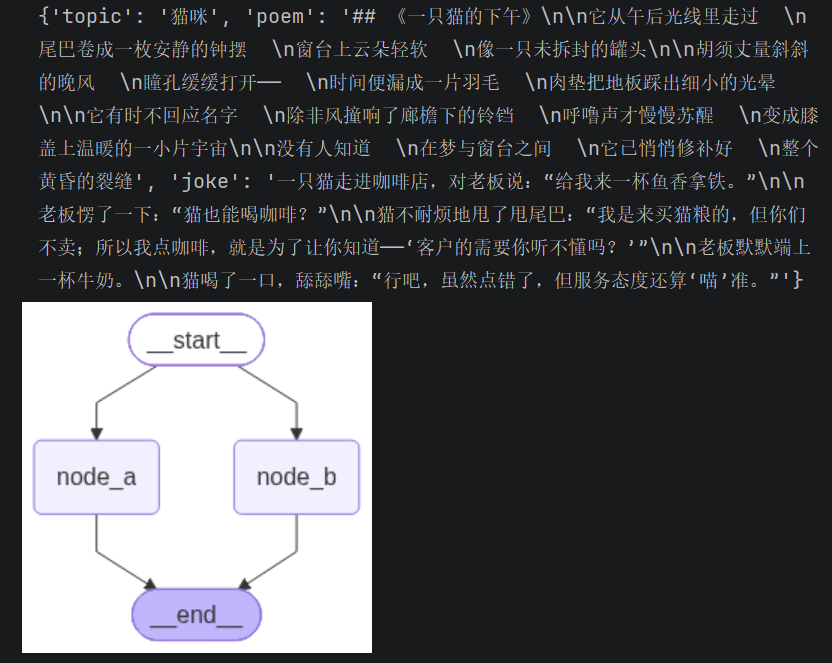

上述案例中，node_a 和 node_b 都由 START 触发。图运行时，二者会在同一个超步中被调度，它们各自读取当前状态并独立执行
需要注意的是：
- 这里的“并行”主要指调度语义上的并行；两个节点之间没有先后依赖
- 它们的输出会在当前超步执行完成后统一合并到状态中
- 如果两个节点写入同一个状态字段，则该字段通常需要配置合适的
Reducer，否则可能出现状态更新冲突，抛出InvalidUpdateError异常
条件分支
StateGraph 提供了 add_conditional_edges 方法，用于从某个上游节点出发，根据运行时状态选择下游节点
方法签名如下：
def add_conditional_edges(
self,
source: str,
path: Callable[..., Hashable | Sequence[Hashable]]
| Callable[..., Awaitable[Hashable | Sequence[Hashable]]]
| Runnable[Any, Hashable | Sequence[Hashable]],
path_map: dict[Hashable, str] | list[str] | None = None,
) -> Self:不考虑 self，核心参数有三个：
source：条件分支的起始节点path：路由规则，是一个可执行对象，通常是函数path_map：路由规则的返回值到真实节点名之间的映射关系
其中，path 的返回值表示跳转的目标节点，可以是：
- 字符串或特殊对象
END表示的单个目标 - 字符串或特殊对象
END表示的多个目标组成的序列
path_map
- 可以省略，即取默认值
None，此时path返回值中出现的字符串必须是合法的节点名称 - 可以是字典，维护
path返回值和真实节点的映射 - 也可以是列表，如下：
path_map=["node_a", "node_b", "node_c"]相当于：
path_map={
"node_a": "node_a",
"node_b": "node_b",
"node_c": "node_c",
}此时也要求 path 返回值中出现的字符串必须是合法的节点名称
-
不使用
path_map：如果不传
path_map，那么路由函数的返回值通常应当直接是图中的节点名称。如下：def router(state: OverAllState) -> Literal["node_a", "node_b"]: if "诗" in state["content_type"]: return "node_a" return "node_b"此时，
router返回的"node_a"和"node_b"必须能够直接对应图中已经注册的节点名完整案例如下：
from typing import TypedDict,Literal from langchain_deepseek import ChatDeepSeek from langgraph.graph import StateGraph, START, END from dotenv import load_dotenv load_dotenv(override=True) model = ChatDeepSeek( model="deepseek-v4-flash", extra_body={ "thingking":{ "type":"disabled" } } ) # 1. 定义状态 class OverAllState(TypedDict): topic: str poem: str joke: str content_type: str # 2. 定义节点 def node_a(state: OverAllState) -> OverAllState: poem = model.invoke([f"写一首关于{state['topic']}主题的诗"]).content return { "poem": poem } def node_b(state: OverAllState) -> OverAllState: joke = model.invoke([f"写一个关于{state['topic']}主题的笑话"]).content return { "joke": joke } def my_route(state: OverAllState) -> Literal["node_a","node_b"]: if "诗" in state["content_type"]: return "node_a" else: return "node_b" # 3. 构建图 builder = StateGraph(state_schema=OverAllState) builder.add_node(node_a) builder.add_node(node_b) builder.add_conditional_edges(START,my_route) builder.add_edge("node_b",END) builder.add_edge("node_a",END) graph = builder.compile() poem_res = graph.invoke({"topic": "猫咪","content_type":"诗"}) print(poem_res) joke_res = graph.invoke({"topic": "猫咪","content_type":"笑话"}) print(joke_res) from IPython.display import display display(graph)
-
使用
path_map：如果不希望路由函数直接返回节点名，而是返回业务语义更强的标识，可以使用
path_map进行映射。如下：def router(state: OverAllState) -> Literal["a", "b"]: if "诗" in state["content_type"]: return "a" return "b" builder.add_conditional_edges( START, router, path_map={ "a": "node_a", "b": "node_b", } )此时返回的
"a"和"b"可以不是图中已注册的节点名称，但要通过path_map映射到正确的节点这种写法的好处是：
- 路由函数可以返回业务含义更清晰的标签
- 图节点名称可以保持工程化命名
- 渲染图结构时，边上可以显示路由标签，使图更容易理解

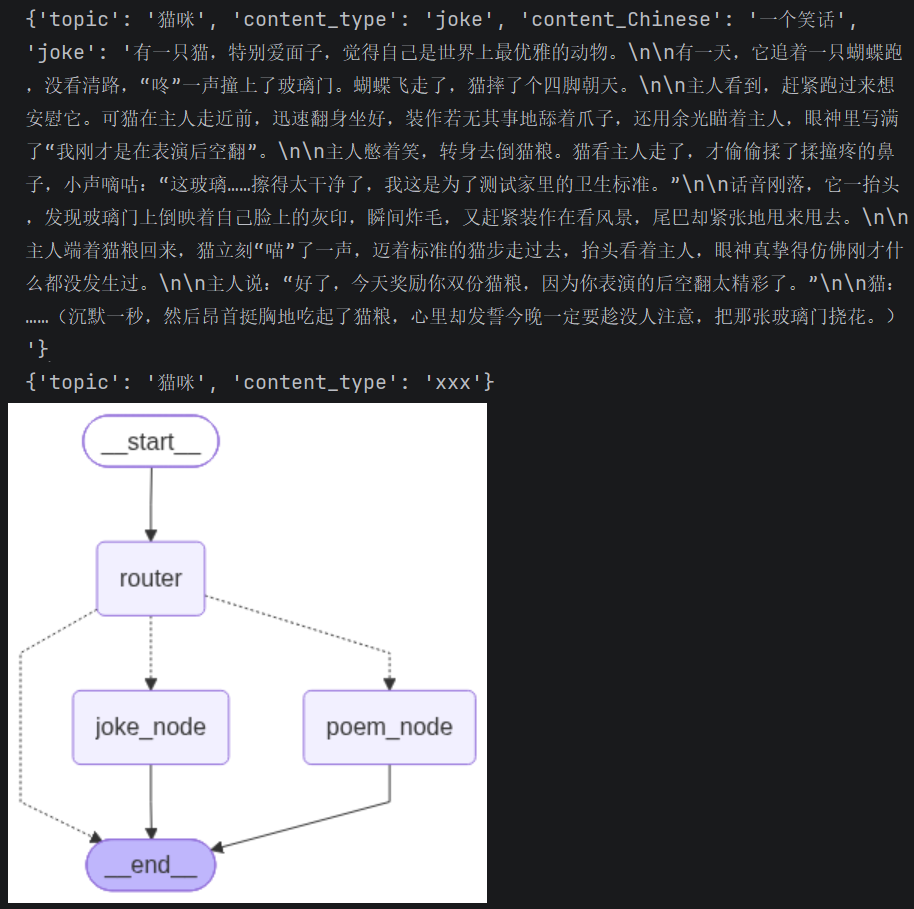

完整案例如下：
from typing import TypedDict,Literal from langchain_deepseek import ChatDeepSeek from langgraph.graph import StateGraph, START, END from dotenv import load_dotenv load_dotenv(override=True) model = ChatDeepSeek( model="deepseek-v4-flash", extra_body={ "thingking":{ "type":"disabled" } } ) #1. 定义状态 class OverAllState(TypedDict): topic: str poem: str joke: str content_type: str #2. 定义节点 def node_a(state: OverAllState) -> OverAllState: poem = model.invoke([f"写一首关于{state['topic']}主题的诗"]).content return { "poem": poem } def node_b(state: OverAllState) -> OverAllState: joke = model.invoke([f"写一个关于{state['topic']}主题的笑话"]).content return { "joke": joke } def my_route(state: OverAllState) -> Literal["poem","joke"]: if "诗" in state["content_type"]: return "poem" else: return "joke" #3. 构建图 builder = StateGraph(state_schema=OverAllState) builder.add_node(node_a) builder.add_node(node_b) builder.add_conditional_edges(START,my_route,path_map={ "poem":"node_a", "joke":"node_b" }) builder.add_edge("node_b",END) builder.add_edge("node_a",END) graph = builder.compile() poem_res = graph.invoke({"topic": "猫咪","content_type":"诗"}) print(poem_res) joke_res = graph.invoke({"topic": "猫咪","content_type":"笑话"}) print(joke_res) from IPython.display import display display(graph)
区别在哪里呢？在同时路由至多个节点会显示区别
-
同时路由至多个节点
add_conditional_edges也支持一次路由到多个下游节点不用
path_map完整代码：
from typing import TypedDict,Literal,Sequence from langchain_deepseek import ChatDeepSeek from langgraph.graph import StateGraph, START, END from dotenv import load_dotenv load_dotenv(override=True) model = ChatDeepSeek( model="deepseek-v4-flash", extra_body={ "thingking":{ "type":"disabled" } } ) #1. 定义状态 class OverAllState(TypedDict): topic: str poem: str joke: str ci_poem:str content_type: str #2. 定义节点 def node_a(state: OverAllState) -> OverAllState: poem = model.invoke([f"写一首关于{state['topic']}主题的诗"]).content return { "poem": poem } def node_b(state: OverAllState) -> OverAllState: joke = model.invoke([f"写一个关于{state['topic']}主题的笑话"]).content return { "joke": joke } def node_c(state: OverAllState) -> OverAllState: ci_poem = model.invoke([f"写一首关于{state['topic']}主题的词"]).content return { "ci_poem": ci_poem } # Sequence def my_route(state: OverAllState) -> Sequence[Literal["node_a","node_b","node_c"]]: if "诗" in state["content_type"]: return ["node_a","node_c"] else: return ["node_b","node_c"] #3. 构建图 builder = StateGraph(state_schema=OverAllState) builder.add_node(node_a) builder.add_node(node_b) builder.add_node(node_c) builder.add_conditional_edges(START,my_route) builder.add_edge("node_b",END) builder.add_edge("node_a",END) builder.add_edge("node_c",END) graph = builder.compile() poem_res = graph.invoke({"topic": "猫咪","content_type":"诗"}) print(poem_res) joke_res = graph.invoke({"topic": "猫咪","content_type":"笑话"}) print(joke_res) from IPython.display import display display(graph)

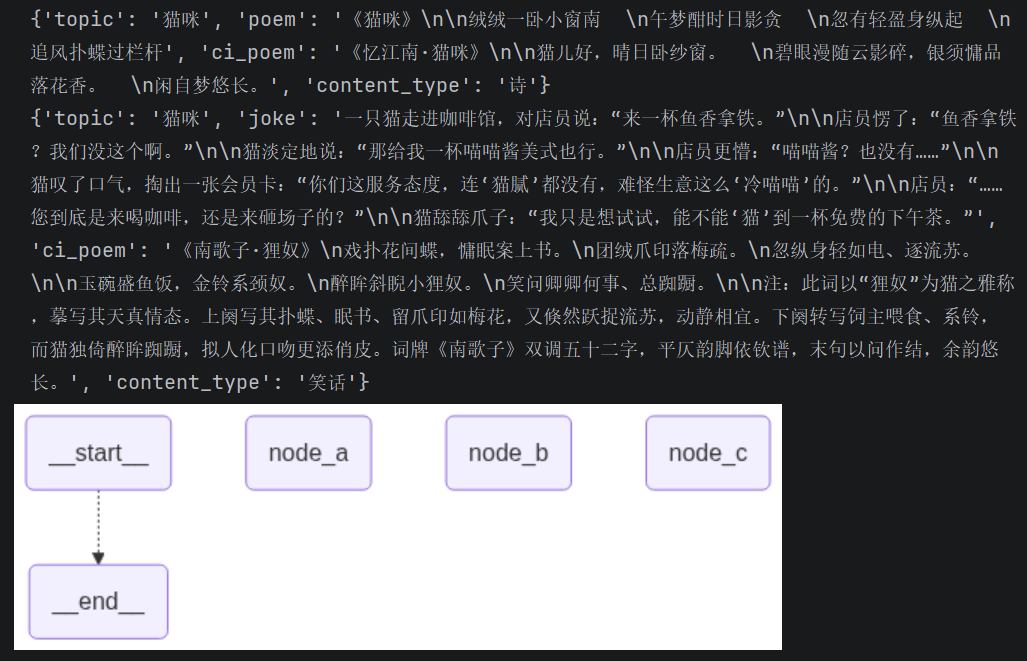

观察图结构可以发现，
node_a、node_b和node_c独立于图结构之外和上一节案例相比，
router函数返回的是序列而非单个节点，渲染器无法推断节点间的映射关系添加映射
通过
path_map显示声明映射关系，明确下游节点集合，在提升代码可读性的同时，也有助于渲染器正确展示条件边当前场景下
path返回值中的字符串就是合法的节点名称，path_map可以是字典：path_map={ "node_a": "node_a", "node_b": "node_b", "node_c": "node_c", }也可以是列表：
path_map=["node_a", "node_b", "node_c"]完整代码：
from typing import TypedDict,Literal,Sequence from langchain_deepseek import ChatDeepSeek from langgraph.graph import StateGraph, START, END from dotenv import load_dotenv load_dotenv(override=True) model = ChatDeepSeek( model="deepseek-v4-flash", extra_body={ "thingking":{ "type":"disabled" } } ) # 1. 定义状态 class OverAllState(TypedDict): topic: str poem: str joke: str ci_poem:str content_type: str # 2. 定义节点 def node_a(state: OverAllState) -> OverAllState: poem = model.invoke([f"写一首关于{state['topic']}主题的诗"]).content return { "poem": poem } def node_b(state: OverAllState) -> OverAllState: joke = model.invoke([f"写一个关于{state['topic']}主题的笑话"]).content return { "joke": joke } def node_c(state: OverAllState) -> OverAllState: ci_poem = model.invoke([f"写一首关于{state['topic']}主题的词"]).content return { "ci_poem": ci_poem } def my_route(state: OverAllState) -> Sequence[Literal["poem","joke","ci_poem"]]: if "诗" in state["content_type"]: return ["poem","ci_poem"] else: return ["joke","ci_poem"] # 3. 构建图 builder = StateGraph(state_schema=OverAllState) builder.add_node(node_a) builder.add_node(node_b) builder.add_node(node_c) builder.add_conditional_edges( START, my_route, path_map={ "poem": "node_a", "joke": "node_b", "ci_poem": "node_c", } ) builder.add_edge("node_b",END) builder.add_edge("node_a",END) builder.add_edge("node_c",END) graph = builder.compile() poem_res = graph.invoke({"topic": "猫咪","content_type":"诗"}) print(poem_res) joke_res = graph.invoke({"topic": "猫咪","content_type":"笑话"}) print(joke_res) from IPython.display import display display(graph)

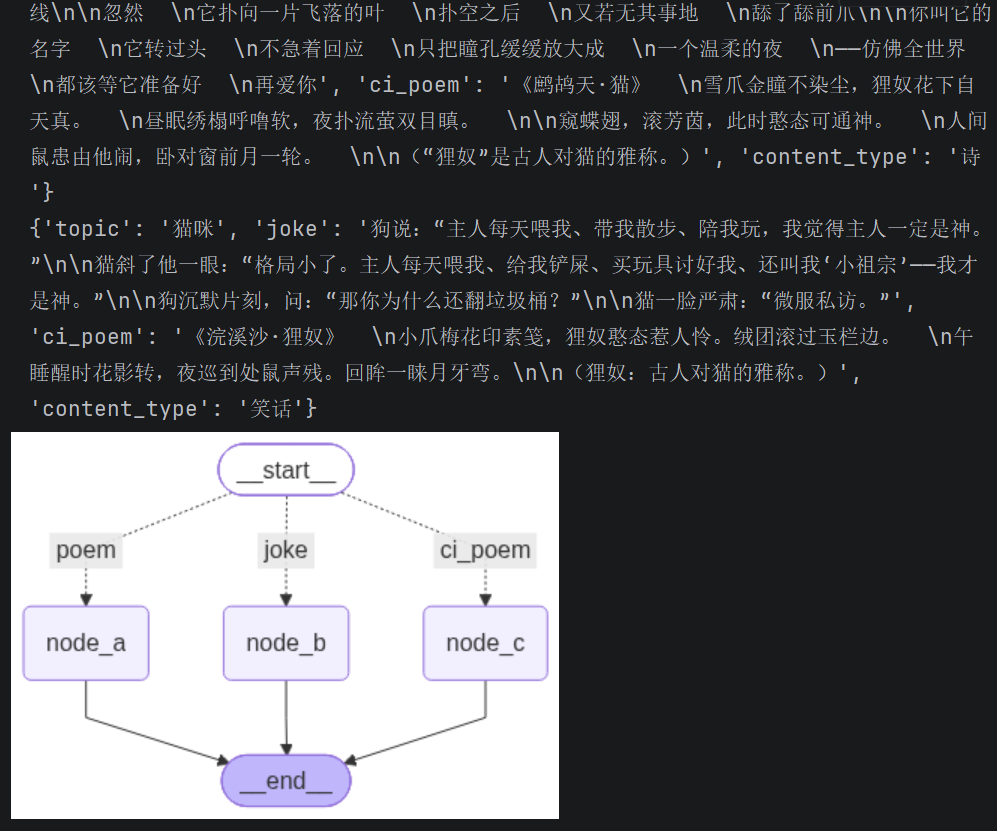

如图所示，图结构被正确渲染
defer node execution
某些情况下，我们希望在所有常规任务节点执行完毕后，再进行日志、审计等收尾工作
此时可以在添加节点时设置defer=True，如下：
builder.add_node("audit_node", audit_node, defer=True)defer=True 的含义是：
当前节点不会在其被触发后立即执行，而是被延迟到常规图运行流程结束后，再在额外的超步中触发执行
这类节点适合用于：
- 日志记录
- 审计检查
- 结果汇总
- 收尾清理
- 统一校验前面节点是否已完成

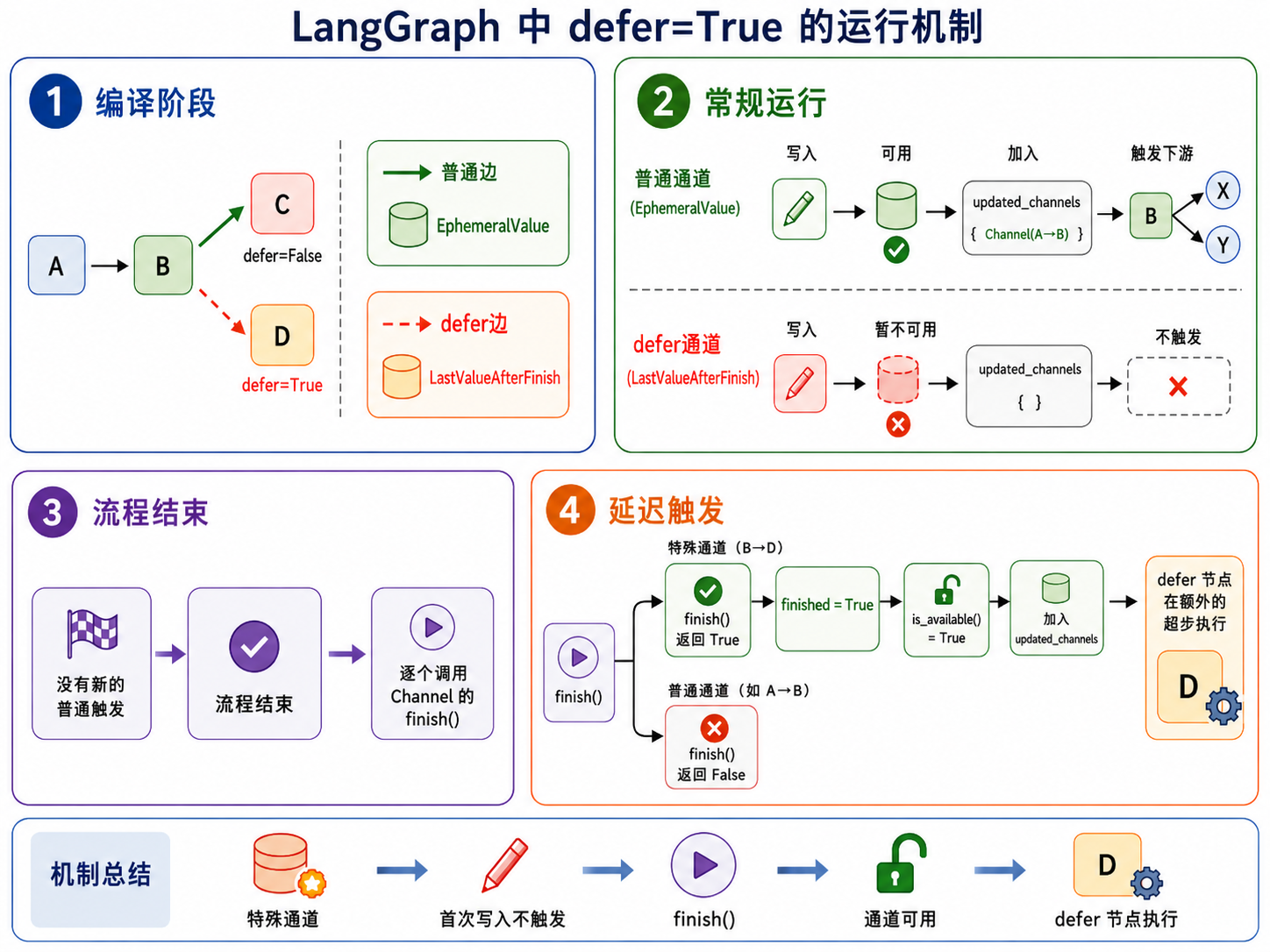

底层实现机制：
1.编译阶段：使用特殊 Channel
-
LangGraph在编译状态图时，会为边创建对应的Channel -
此时会根据节点的
defer属性创建不同类型的Channel，如下：self.channels[branch_channel] = ( LastValueAfterFinish(Any) if node.defer else EphemeralValue(Any, guard=False) )defer默认值为False对于普通节点，边对应的通道类型是
EphemeralValue，可以理解为普通临时通道；而对于defer=True的节点，边对应的通道类型是特殊的LastValueAfterFinish
2. 常规运行阶段-写入但不触发
- 在图运行过程中，每个节点执行完成后，会向其下游边对应的
Channel写入数据 - 常规的
Channel在运行开始后处于可用状态，被写入后记录在updated_channels列表中，从而在下一个超步中触发下游节点的执行 - 但是，
LastValueAfterFinish类型的通道起初是不可用的，首次被写入时不会添加到updated_channels列表中，下游节点自然不会被触发
3. 常规流程结束后：调用finish()唤醒延迟节点
LangGraph底层用trigger_to_nodes维护了 边的Channel-> 节点 的映射，是一个字典- 在每个超步结束后，运行时会根据
updated_channels判断是否还有新的节点需要被触发 - 如果
updated_channels和trigger_to_nodes的 key 没有交集，说明当前没有新的普通节点需要继续执行，常规运行流程已结束 - 此时，
LangGraph运行时会调用所有Channel的finish()方法 - 对于普通
Channel，finish()通常不会产生新的触发效果；但对于LastValueAfterFinish类型通道，首次调用finish()时，会将内部的finished标记设置为True，并返回True - 一旦
finished=True，该通道的is_available()就会变为True - 于是，原本被延迟的通道会被加入
updated_channels，从而在额外的超步中触发对应的defer节点
4. 总结
因此，defer=True 的运行机制可以概括为：
触发边的
Channel为特殊类型，首次写入不触发；常规流程结束后，特殊通道finish()；通道变为可用；从而触发延迟节点，后者在额外超步中执行
示例如下：
from typing import TypedDict,Literal
from langchain_deepseek import ChatDeepSeek
from langgraph.graph import StateGraph, START, END
from dotenv import load_dotenv
from loguru import logger
load_dotenv(override=True)
model = ChatDeepSeek(
model="deepseek-v4-flash",
extra_body={
"thingking":{
"type":"disabled"
}
}
)
# 1. 定义状态
class OverAllState(TypedDict):
topic: str
poem: str
joke: str
content_type: str
# 2. 定义节点
def node_a(state: OverAllState) -> OverAllState:
poem = model.invoke([f"写一首关于{state['topic']}主题的诗"]).content
return {
"poem": poem
}
def node_b(state: OverAllState) -> OverAllState:
joke = model.invoke([f"写一个关于{state['topic']}主题的笑话"]).content
return {
"joke": joke
}
def audit_node(state: OverAllState) -> OverAllState:
logger.info(f"任务阶段已经全部执行完毕,诗{'已生成' if state['poem'] else '未生成'},笑话{'已生成' if state['joke'] else '未生成'}")
# 3. 构建图
builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a",node_a)
builder.add_node("node_b",node_b)
builder.add_node("audit_node",audit_node,defer=True)
builder.add_edge(START,"node_a")
builder.add_edge(START,"node_b")
builder.add_edge(START,"audit_node")
builder.add_edge("node_a",END)
builder.add_edge("node_b",END)
builder.add_edge("audit_node",END)
graph = builder.compile()

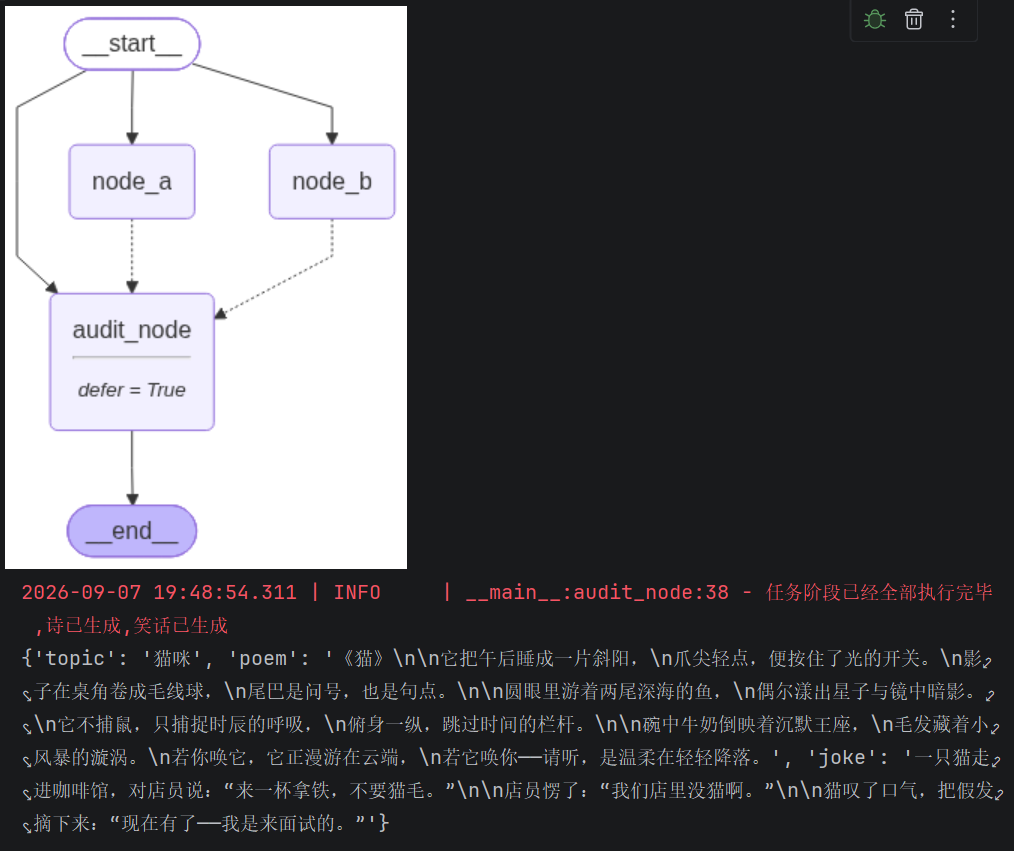

res = graph.invoke({"topic": "猫咪"})
print(res)
from IPython.display import display
display(graph)
动态分支（Dynamic Branch）
定义：节点的后续执行路径在 运行时 才确定，可以根据当前状态、输入数据或中间结果，动态决定要触发哪些下游任务或跳转到哪个下游节点
-
特点：
- 下游执行目标可以在运行时选择
- 下游任务数量可以在运行时决定
- 可以为同一个下游节点动态创建多个执行任务
- 适合实现 Map-Reduce 式动态扇出、多任务并行处理、运行时条件跳转等场景
需要注意的是，所谓“动态”通常不是指运行时临时创建新的节点定义。节点本身一般仍需要在图编译前注册动态性主要体现在：运行时决定触发哪些节点，以及为这些节点创建多少个执行任务
-
典型用法：
Send（动态扇出任务/数据）Command(goto=...)（运行时跳转到下游节点）
核心判断：
运行时决定后续执行目标或任务数量 → 动态分支
并行节点
Send 结合 add_conditional_edges() 使用，可以用于动态扇出任务
所谓扇出（Fan-out），是指一个上游节点像扇子一样，向外分发出多个下游任务。例如，根据一个主题，同时生成诗、词、笑话三个任务；又如，根据一个列表，为列表中的每个元素动态启动一个处理任务
具体来说，路由函数可以返回一个 Send 实例序列。每个 Send 实例都描述了一次独立的任务分发：
- 分发到哪个下游节点
- 给这个下游节点传入什么私有状态
运行时，LangGraph 会根据返回的每个 Send 实例创建对应的任务。这些任务通常会在同一个超步中并行执行
Send 类构造器源码如下：
def __init__(self, /, node: str, arg: Any) -> None:
"""
Initialize a new instance of the `Send` class.
Args:
node: The name of the target node to send the message to.
arg: The state or message to send to the target node.
"""
self.node = node
self.arg = arg该构造器接收两个参数，并记录为实例属性：
- node：待启动的下游节点名称，必须是已在状态图中注册的合法名称
- arg：传递给下游节点的信息，仅对
node指向的节点可见，通常应是私有状态。每个Send实例接收到的arg是独立的，互不相干
示例如下：
from typing import TypedDict,Literal,Sequence
from wsgiref.util import request_uri
from IPython.core.debugger import prompt
from langchain_deepseek import ChatDeepSeek
from langgraph.graph import StateGraph, START, END
from langgraph.types import Send
from langchain.messages import HumanMessage
from dotenv import load_dotenv
load_dotenv(override=True)
CONTENT_TYPES = ["poem","joke","ci_poem"]
model = ChatDeepSeek(
model="deepseek-v4-flash",
extra_body={
"thinking": {
"type": "disabled"
}
}
)
# 1. 定义状态
# 1.1 全局状态
class OverAllState(TypedDict):
topic: str
poem: str
ci_poem:str
joke: str
# 1.2 私有状态
class workerState(TypedDict):
content_type: Literal["poem","joke","ci_poem"]
prompt: str
# 1.3 输入状态
class inputState(TypedDict):
topic: str
# 1.4 输出状态
class outputState(TypedDict):
poem: str
ci_poem:str
joke: str
# 2. 定义节点
def worker_node(state:workerState) -> outputState:
content_type = state["content_type"]
prompt = state["prompt"]
content = model.invoke([HumanMessage(prompt)]).content
return {
content_type: content
}
# 3. 定义动态分支的路由
def router(state:inputState) -> Sequence[Send]:
router_prompt = "请生成关于{} 的 {}"
english2Chinese = {
"poem": "七言绝句",
"joke": "笑话",
"ci_poem": "中文词"
}
topic = state["topic"]
return [
Send(
"worker_node",
{
"content_type": content_type,
"prompt": router_prompt.format(topic, english2Chinese[content_type])
}
)
for content_type in CONTENT_TYPES
]
# 4. 构建图
builder = StateGraph(state_schema=OverAllState,input_schema=inputState,output_schema=outputState)
builder.add_node("worker_node", worker_node)
builder.add_conditional_edges(
START,
router,
path_map=["worker_node"],
)
builder.add_edge("worker_node",END)
graph = builder.compile()

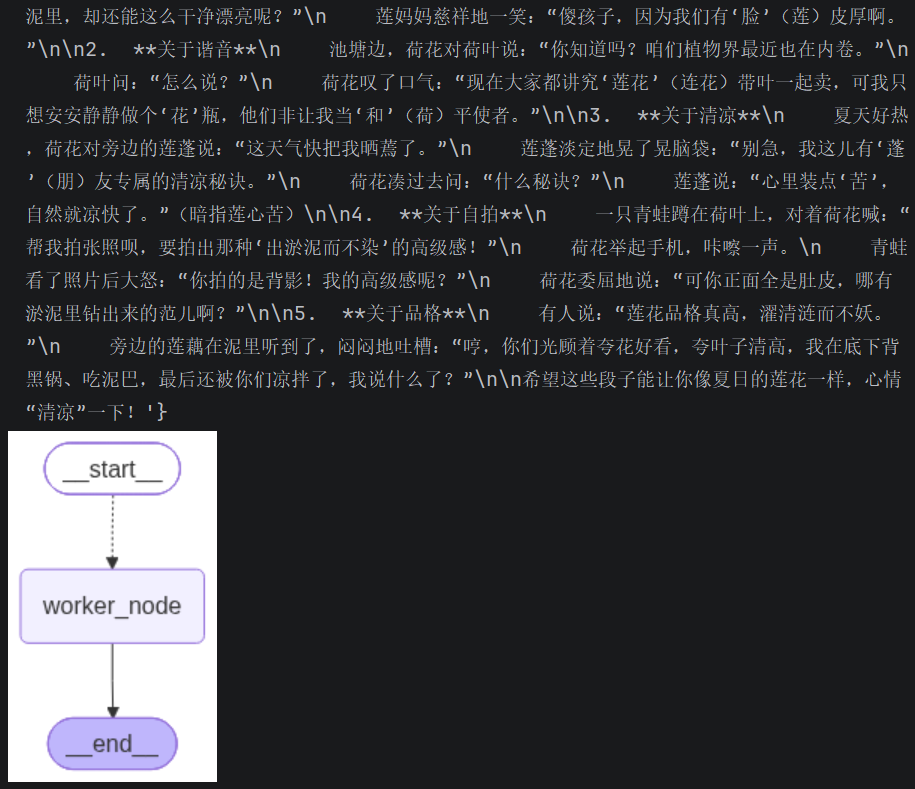

res = graph.invoke({"topic": "莲花"})
print(res)
from IPython.display import display
display(graph)
补充说明：如果多个并行任务写入同一个状态字段，通常需要为该字段定义 reducer，用于合并多个任务的输出。本例中三个任务分别写入 poem、ci_poem、joke 三个不同字段，因此不会发生同一字段的并发合并问题
条件分支
Command 是 LangGraph 中用于控制图执行的多功能原语，它的构造器可以接受四个参数，并记录在同名类属性中：
update：更新图状态，效果等同于节点直接返回状态更新字典goto：指定节点执行完成后的跳转目标，可用于运行时条件分支。当需要同时更新状态并控制跳转时，比单独使用条件边更合适graph：存在子图时，用于指定跳转发生在哪一层图中，例如从子图跳转到父图resume：用于恢复被中断的图执行，常见于human-in-the-loop场景
可以通过 Command(goto=...) 在节点内部实现条件分支
与 add_conditional_edges() 相比，Command 更适合“状态更新”和“控制流跳转”需要放在同一个节点返回值中的场景
例如，一个节点既要更新状态，又要根据当前状态决定下一步跳转目标，就可以返回：
return Command(
update={"foo": "bar"},
goto="next_node"
)示例如下：
from typing import TypedDict,Literal,Sequence
from langchain_deepseek import ChatDeepSeek
from langgraph.graph import StateGraph, START, END
from langgraph.types import Command
from langchain.messages import HumanMessage
from dotenv import load_dotenv
load_dotenv(override=True)
model = ChatDeepSeek(
model="deepseek-v4-flash",
extra_body={
"thinking": {
"type": "disabled"
}
}
)
# 1. 定义状态
class OverAllState(TypedDict):
topic: str
content_type: Literal["poem","joke"]
content_Chinese: str
poem: str
joke: str
# 2. 定义路由节点
def router(state:OverAllState) -> Command[Literal["poem_node","joke_node","__end__"]]:
if state["content_type"] == "poem":
return Command(
update={
"content_Chinese": "一首诗"
},
goto="poem_node"
)
elif state["content_type"] == "joke":
return Command(
update={
"content_Chinese": "一个笑话"
},
goto="joke_node"
)
else:
return Command(
goto=END
)
def poem_node(state:OverAllState) -> OverAllState:
poem = model.invoke([f"写一首关于{state['topic']}主题的{state['content_Chinese']}"]).content
return {
"poem": poem
}
def joke_node(state:OverAllState) -> OverAllState:
joke = model.invoke([f"写一个关于{state['topic']}主题的{state['content_Chinese']}"]).content
return {
"joke": joke
}
# 3. 构建图
builder = StateGraph(state_schema=OverAllState)
builder.add_node("router",router)
builder.add_node("poem_node",poem_node)
builder.add_node("joke_node",joke_node)
builder.add_edge(START,"router")
builder.add_edge("poem_node",END)
builder.add_edge("joke_node",END)
graph = builder.compile()
res1 = graph.invoke({"topic": "莲花","content_type": "poem"})
print(res1)
print("="*50)
res2 = graph.invoke({"topic": "猫咪","content_type": "joke"})
print(res2)
res3 = graph.invoke({"topic": "猫咪","content_type": "xxx"})
print(res3)
from IPython.display import display
display(graph)
注解不能限制 goto 在运行时只能写这些值，而是为了让 LangGraph 和类型检查工具知道：这个节点可能跳转到哪些目标。对于图结构渲染来说，这个注解非常重要。如果不声明，渲染出来的图可能无法正确表达 router 节点的潜在跳转关系
需要注意的是，如果某个节点使用 Command(goto=...) 控制后续跳转，一般不要再给这个节点额外添加普通下游边。否则，普通边和 Command 指定的跳转都可能生效，导致多个下游节点被同时触发
因此，本例中只添加：
builder.add_edge(START, "router")而不添加类似下面这样的边：
builder.add_edge("router", "poem_node")
builder.add_edge("router", "joke_node")因为 router 的后续跳转已经由 Command(goto=...) 决定
小结
动态分支有两类典型应用场景：
| 场景 | 典型 API | 说明 |
|---|---|---|
| 动态扇出 | Send + add_conditional_edges() | 运行时创建多个任务，常用于 Map-Reduce |
| 动态跳转 | Command(goto=...) | 节点内部根据状态决定跳转目标 |
二者的区别如下：
Send更强调“一个节点动态分发多个任务实例”Command(goto=...)更强调“当前节点执行完后动态跳转到哪个节点”
Send解决的是：运行时要启动多少个任务实例。Command(goto=...)解决的是：当前节点执行完后要去哪里。
不过，无论是 Send 还是 Command(goto=...)，目标节点通常都需要提前注册到图中。所谓“动态”，主要是运行时动态决定任务数量、任务输入或跳转路径，而不是运行时临时创建新的节点
